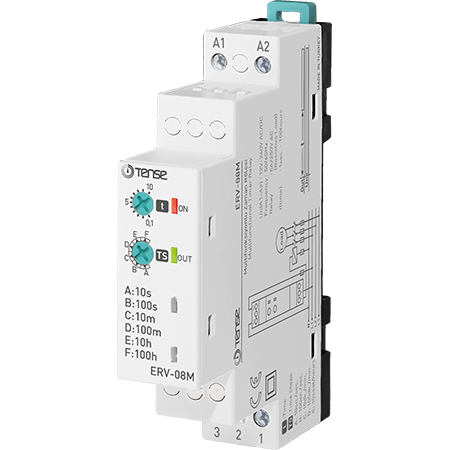

Üksikasjalik kirjeldus - Ajaviirerelee ERV-08M (0,1 s - 100 h), Un: 12-230 V AC/DC

Ajarelee ERV-08M on universaalne viivitusrelee, mis on ette nähtud hilinenud sisselülitumise kontrollimiseks pärast toitepinge rakendamist. See pakub laia aja vahemikku 0,1 sekundist kuni 100 tunnini, universaalset 12-230 V AC/DC toiteallikat, lihtsat toimimist ja DIN-redelile paigaldamist.

See sobib automatiseerimisrakendusteks, ventilaatorite, mootorite, valgustuse, kontaktorite ja muude seadmete juhtimiseks, mis vajavad hilinenud käivitamist.

Peamised omadused

• Viivitatud NO-kontaktide käivitamise funktsioon pinge rakendamisel

• Lai ajavahemik: 0,1 s - 100 h

• Universaalne toiteallikas: 12-230 V AC/DC (4 VA)

• 1× SPDT lülituskontakt ( NO/NC), 5A/250VAC

• Kaks LED-indikaatorit:

  • ON (punane) - voolu olemasolu

  • OUT (roheline) - väljundrelee olek

• Aja seadistamine kahe pöördpotentsiomeetri abil

• DIN rööpale paigaldatav 35 mm

• IP20 kaitse

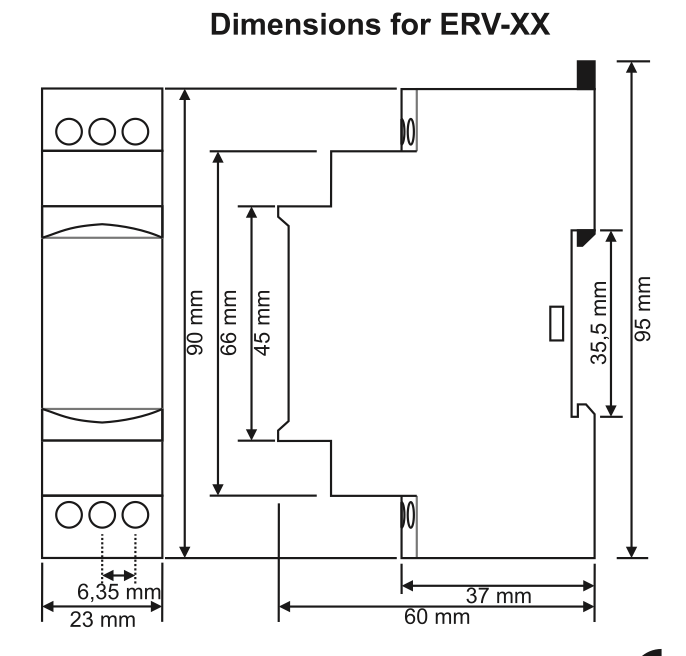

• Kompaktsed mõõtmed: 91 × 18 × 65 mm

Juhtseadmed ja funktsioonid

LED-indikaator

• ON (punane) - relee on toidetud

• OUT (roheline, põleb pidevalt) - väljundrelee on pingestatud (kontakt 2-3 ühendatud).

• OUT (roheline, vilkuv) - käimas on tagasiarvestus lülitamiseks

Aja seadistamine

Ajarelee võimaldab kahe potentsiomeetri abil luua täpse viivituse:

1. Potentsiomeeter "t" (0,1 kuni 10)
   - peenreguleerimine protsentides kogu vahemikust
   - 0,1 = 1%, 10 = 100%.

2. Potentsiomeeter "TS" - vahemiku valik:

   • A = 10 s

   • B = 100 s

   • C = 10 min

   • D = 100 min

   • E = 10 h

   • F = 100 h

Aja muutmine aktiveeritakse järgmisel vooluühenduse korral.

Lülitusfunktsioon

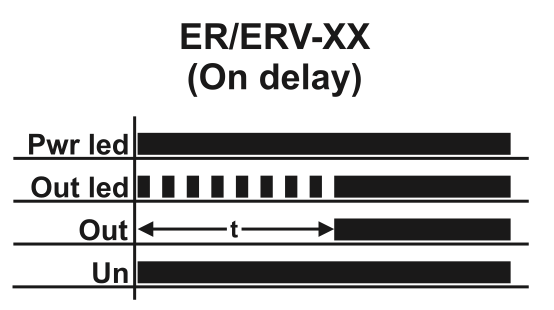

1) ON Delay - hilinenud sisselülitamine (klemmid 2-3, NO)

• Kui toide on ühendatud , algab seatud aja tagasiarvestus

• Pärast aja möödumist aktiveeritakse väljalülitusrelee (RLY ) - kontakt 2-3 (NO → COM) lülitub sisse.

2) Väljalülitamise viivitus NC-kontakti kaudu (klemmid 2-1)

• Kontakt 2-1 (NC) lülitub ka ilma toiteallikata.

• Kui toide on ühendatud, algab tagasiarvestus

• Pärast aja möödumist avanevad kontaktid 1-2

Kasutades

ERV-08M ajastusreleed kasutatakse rakendustes, kus pärast sündmuse toimumist on vaja hilinenud sisselülitamist:

• Ventilaator lülitub sisse alles pärast valguse sisselülitamist (WC, vannituba)

• Valgustus garaažis või koridoris pärast ukse avamist

• Mootorite järkjärguline käivitamine

• kontaktorite hilinenud lülitamine

• mitme vooluahela järjestikune lülitamine

• Viivitatud seadme käivitamine

Ajaarvestus algab alati, kui releele antakse voolu.
