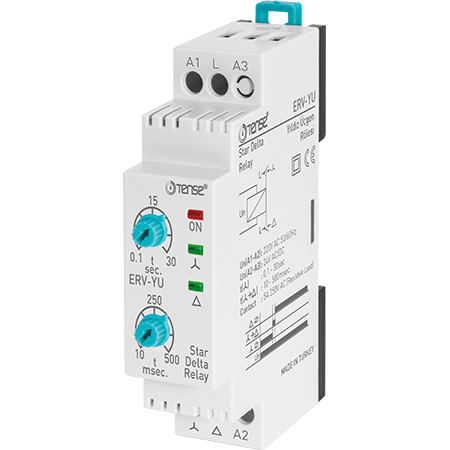

Automaatne täht-kolmnurk lüliti / täht-kolmnurk ajarelee

Relee täht-delta vallandamisrežiimide jaoks (ERV-YU)

Käivitusrelee ERV-YU on ette nähtud elektrimootorite käivitamise automaatseks juhtimiseks STAR-TRINAGON-režiimis tööpinge 24/220 V AC juures. Relee tagab mootori pehme käivitamise, vähendab käivitusvoolu ja pikendab kogu ajamite eluea. See on varustatud ON-, STAR-, TRIANGLE-režiimi valgusnäidikuga ja võimaldab seadistada käivitamisaega.

Kirjeldus ja tööpõhimõte

Elektrimootori sujuvaks käivitamiseks aktiveeritakse kõigepealt STAR-režiim, mis vähendab algset vooluhulka. Kui vajalik kiirus on saavutatud, lülitub mähis automaatselt TRIPLE-režiimile, milles mootor jätkab normaalset tööd.

Automaatne režiimi ümberlülitamine releede ja kontaktorite abil suurendab kogu süsteemi stabiilsust ja välistab käsitsi käitamisega seotud riskid.

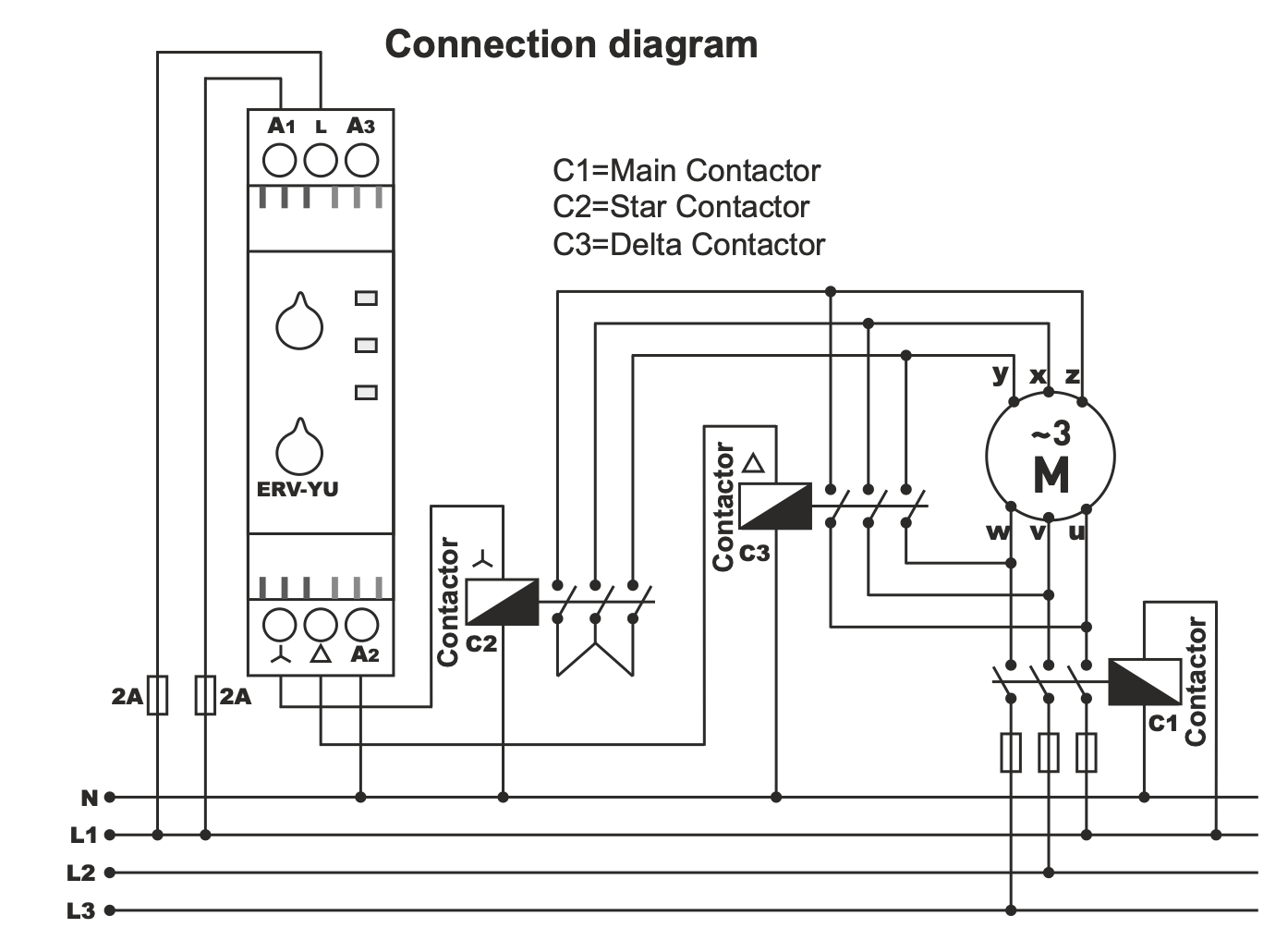

Kui relee klemmidele A1-A2 on rakendatud pinge:

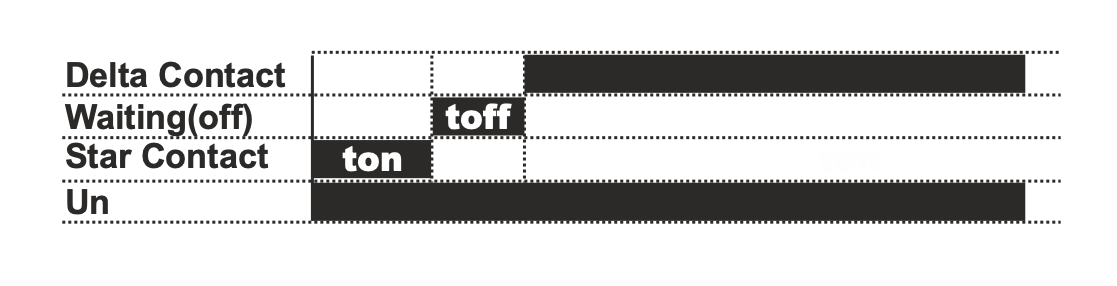

• STAR-kontakt aktiveerub, STAR-indikaator süttib ja käivitamisintervall t1 (0,1-30 s) hakkab loendama.

• Kui aeg t1 on möödunud, katkestatakse STAR-kontakt, märgutuli kustub ja algab lühike paus t2 (15 ms).

• Seejärel lülitatakse sisse PHASE-TRIANGLE kontaktid, põleb indikaator TRIANGLE ja relee jääb sellesse režiimi kogu ajaks, mil pinge on klemmidele A1-A2 rakendatud.

Kasutamine

ERV-YU relee sobib:

• mootori automaatse lülitamise juhtimiseks tähe-kolmnurga režiimis

• tööstuslike rakenduste puhul, kus mootori stabiilse ja turvalise käivitamise nõuded on kõrged

• süsteemid, kus on vaja vähendada käivitusvoolu ja kaitsta elektrivõrku

Täiendav valik

Relee jaoks saate osta:

• kontaktorid ja starterid

• mehaanilise blokeeringuga kontaktorid

• eraldiseisvad mehaanilised blokeerimismoodulid

• metallkarbid kaitseklassiga IP65

Kõik see on saadaval otse laost konkurentsivõimeliste hindadega.
