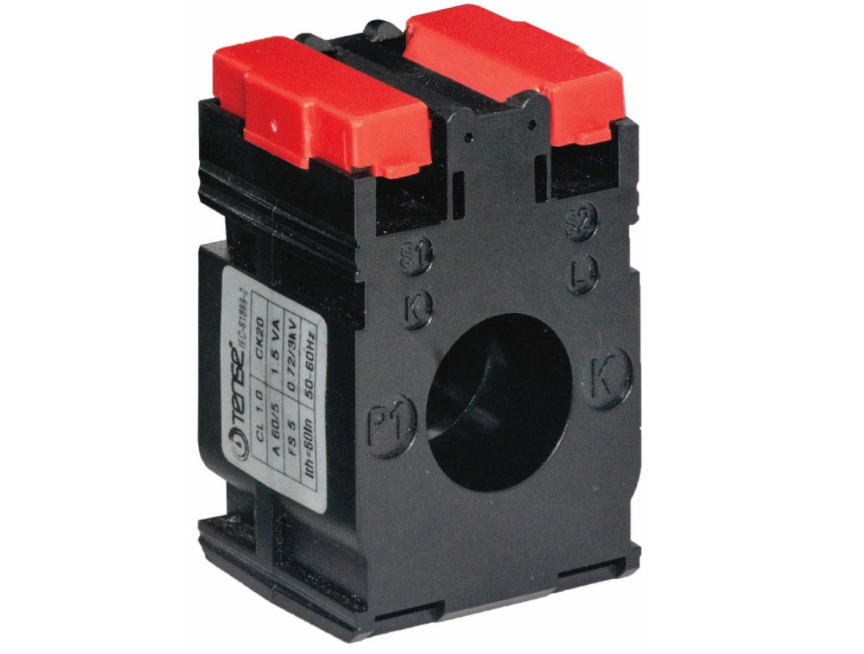

Voolutrafo CK20 - TENSE mõõtmine

Toote kirjeldus:
CK20 seeria voolutrafo on mõeldud vahelduvvoolu kaudseks mõõtmiseks madalpinge vooluahelates. Seda kasutatakse ampermeetrite, võimsusmõõturite ja multimeetrite toiteks või kaitsereleede ja jälgimisseadmete sisendina.

Trafo võimaldab suurte voolude ohutut ja täpset mõõtmist standardiseeritud 5 A sekundaarvoolu kaudu.

Tehnilised andmed

• Muundustegur: 60/5 A

• Koormus: 1 VA

• Täpsusklass: 1

• Klemmiplokk: eemaldamata kate, sobib suuregabariidiliste juhtmete jaoks, valmistatud messingist

• Korpus: mittesüttiv isekustuv ABS.

• Paigaldus: DIN-riba (KK0003)

• Primaarjuht: ümmargune traat Ø 20 mm

• Lühisvoolutakistus (Ith): 60 × In

• Pidevoolutakistus (Id): 1,2 × In

• Töötemperatuur: -25 °C kuni +85 °C

• Nimissagedus: 50-60 Hz

• Löögivoolu piirväärtus (FS): 5

• Isolatsioonikatse pinge: 3 kV 1 minuti jooksul.

• Standardid: IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2.

Täiendav teave

• Iga voolutrafo on tootja tehases eraldi testitud.

• Mõõtmistulemused kantakse trafoga kaasas olevasse katseprotokolli.

• Trafo sobib tööstuslike rakenduste, jaotusseadmete, mõõte- ja kaitsesüsteemide jaoks.
