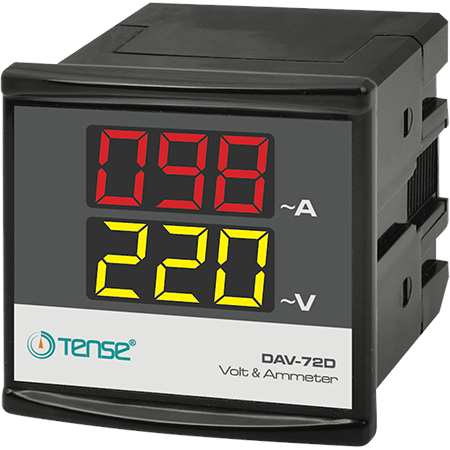

DAV-72D paneelile paigaldatav digitaalne amper- ja voltmeeter vahelduvvoolu 100 amprit, 150 V

Paneel digitaalne multimeeter 72x72 mm (elektrooniline amperemõõtja-voolumõõtja) 1-faasiline, tootja TENSE, sisaldab voolutrafot.

DAV-72D on digitaalne kombineeritud voltmeeter-amperemõõtur, mis on mõeldud pidevaks jälgimiseks:

vahelduvvoolu pinge faasi ja neutraalse juhi vahel,

ja koormusvoolu (vahelduvvoolu), mida mõõdetakse välise voolutrafo (CT) abil.

Seda seadet kasutatakse elektrikilpides, tootmises, jaotuses ja elektrienergia jälgimissüsteemides.

Tööpõhimõte ja kasutamine

Seade ühendatakse klemmide kaudu mõõdetava faasi- ja nulltriinuliini külge - see võimaldab pinge mõõtmist.

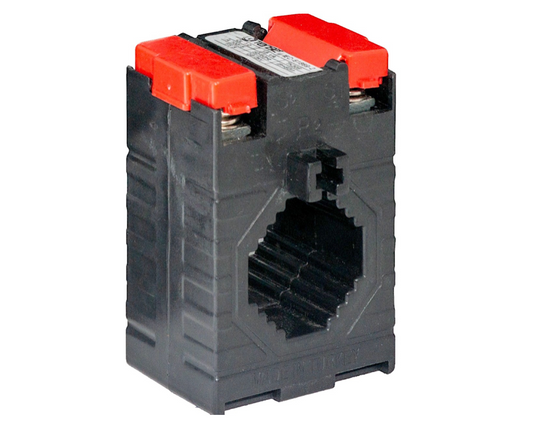

Võetud voolu mõõdetakse välise voolutrafo CT-120 abil, mis kuulub tarnekomplekti.

Voolutrafo sekundaarmähiste juhtmed ühendatakse seadme tagaküljel asuvate K- ja L-klemmidega.

Kui vool on ühendatud, kuvatakse ekraanil:

Tegelik faasipinge (voltides),

koormusvool (amprites).

Paigaldamine ja seadistamine

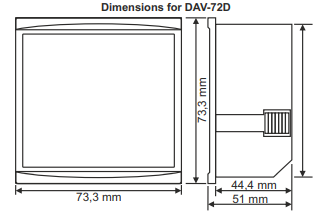

Paigaldage seade esipaneelile (paneelile paigaldamine), väljalõike mõõtmed on 68 × 68 mm.

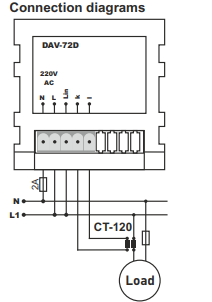

Ühendage CT-120 vastavalt skeemile: koormusjuhe tõmmatakse läbi trafo ja selle väljund ühendatakse K ja L külge.

Toite ühendamisel näitab seade automaatselt voolu ja pinge väärtusi. (Ärge kasutage teist tüüpi või teiste tootjate voolutrafosid - väärtused on tehases kalibreeritud spetsiaalselt CT-120 jaoks).

Tehnilised andmed

Tööpinge: 140-270 V vahelduvvool (AC)

Võrgu sagedus: 50/60 Hz

Kuvatav pingevahemik: 5 V kuni 300 V vahelduvvoolu

Mõõdetud voolu vahemik: 1 A kuni 100 A (CT-120 trafo kaudu).

Mõõtmise täpsus:

Pinge: ±1 %

voolu täpsus: ±3 %

Näidik: 2 rida, 3 numbrit, tähemärgi kõrgus - 14 mm

Voolu mõõtmine: CT-120 kaudu, ühendatud klemmidele K ja L.

Võimsus: alla 6 VA

Töötemperatuur: -20 °C kuni +55 °C

Paigalduskõrgus: kuni 2000 m üle merepinna.

Ühendus: pistikuklemmid

Kaabli ristlõige: kuni 1,5 mm²

Paigaldus: paneel, esipoolne

Kaal: kuni 220 g
