Digitaalne töötundide loendur LCD-ekraaniga 230VAC

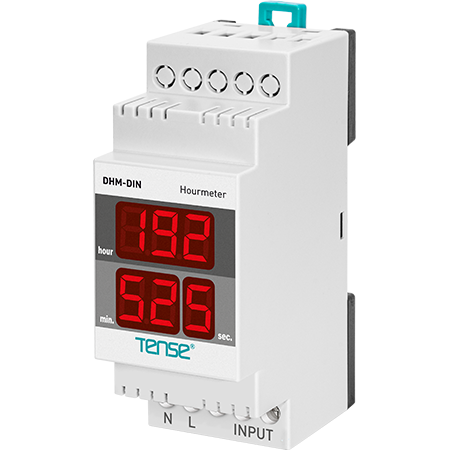

Tööaja loendur DHM-DIN - DIN rööbasteele paigaldamine

Toote kirjeldus

DHM-DIN tööaja loendur on mõeldud 230 VAC-võrgust toidetava seadme tööaja mõõtmiseks. See loeb kogu aega, kui seade on pinge all - sobib masinatele, pumpadele, ventilaatoritele, kompressoritele, tootmisliinidele ja üldiselt kõigile seadmetele, mis vajavad kumulatiivse tööaja registreerimist.

Kui 230 V vahelduvvoolu pinge rakendub, hakkab seade automaatselt aega lugema. Väärtused kuvatakse kahel näidikul ja salvestatakse mällu ka elektrikatkestuse korral.

Tehnilised andmed

• Toitepinge: 230 VAC (150-260 VAC), 50/60 Hz.

• Energiatarve: < 6 VA

• Loendusaegade vahemik: kuni 99 999 tundi

• Ekraan: Näidik:

  • 2× 3-kohaline ekraan (numbrite kõrgus 9,2 mm).

  • Režiimi näidik:

    • HHH (tunnid) / MM (minutid) / S (sekundid)

    • Pärast 999 tunni ületamist → alumine ekraan näitab tunde ja minuteid (vt üksikasjalikku kirjeldust allpool).

• Paigaldamine: MCB (kaitselüliti) profiil, DIN-riba paigaldamine

• Reset: RESET-nupp (DHM-DIN puhul vajutage mittejuhtiva tööriistaga läbi RESET-ava).

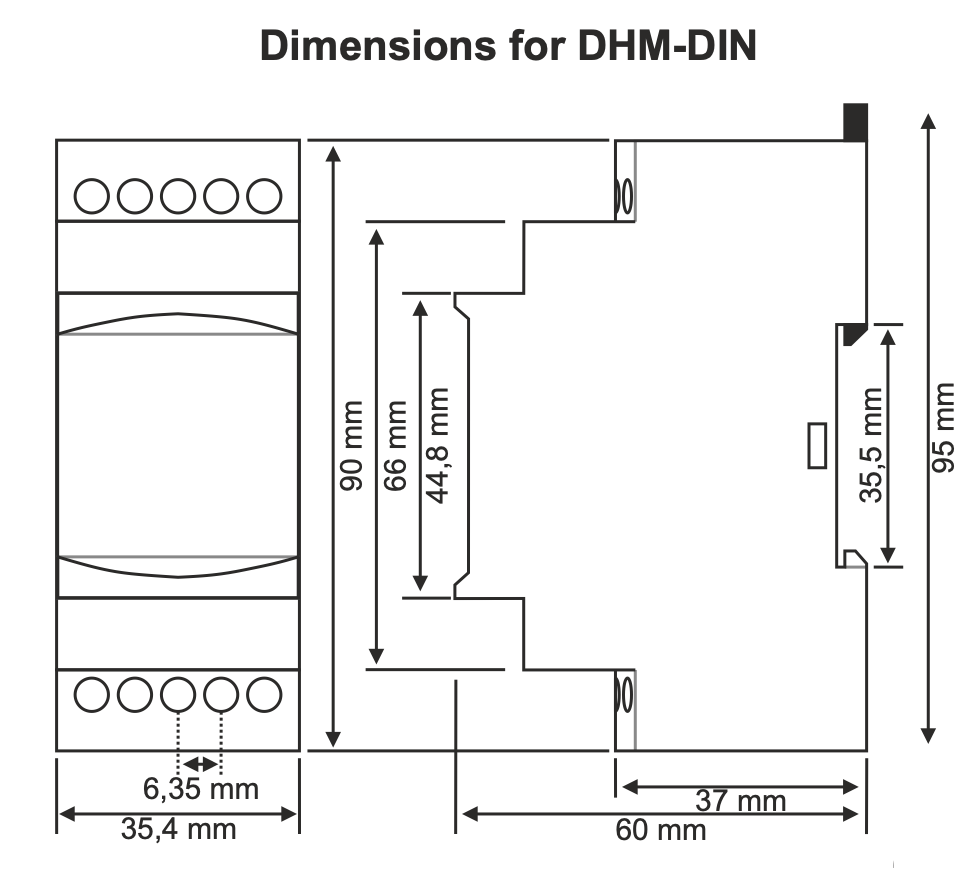

• Mõõtmed: 35,4 × 60 × 90 mm

Kasutamine ja tööpõhimõte

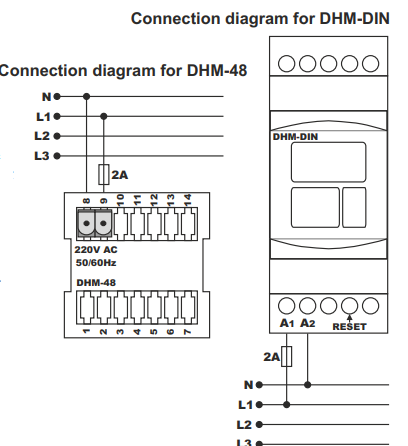

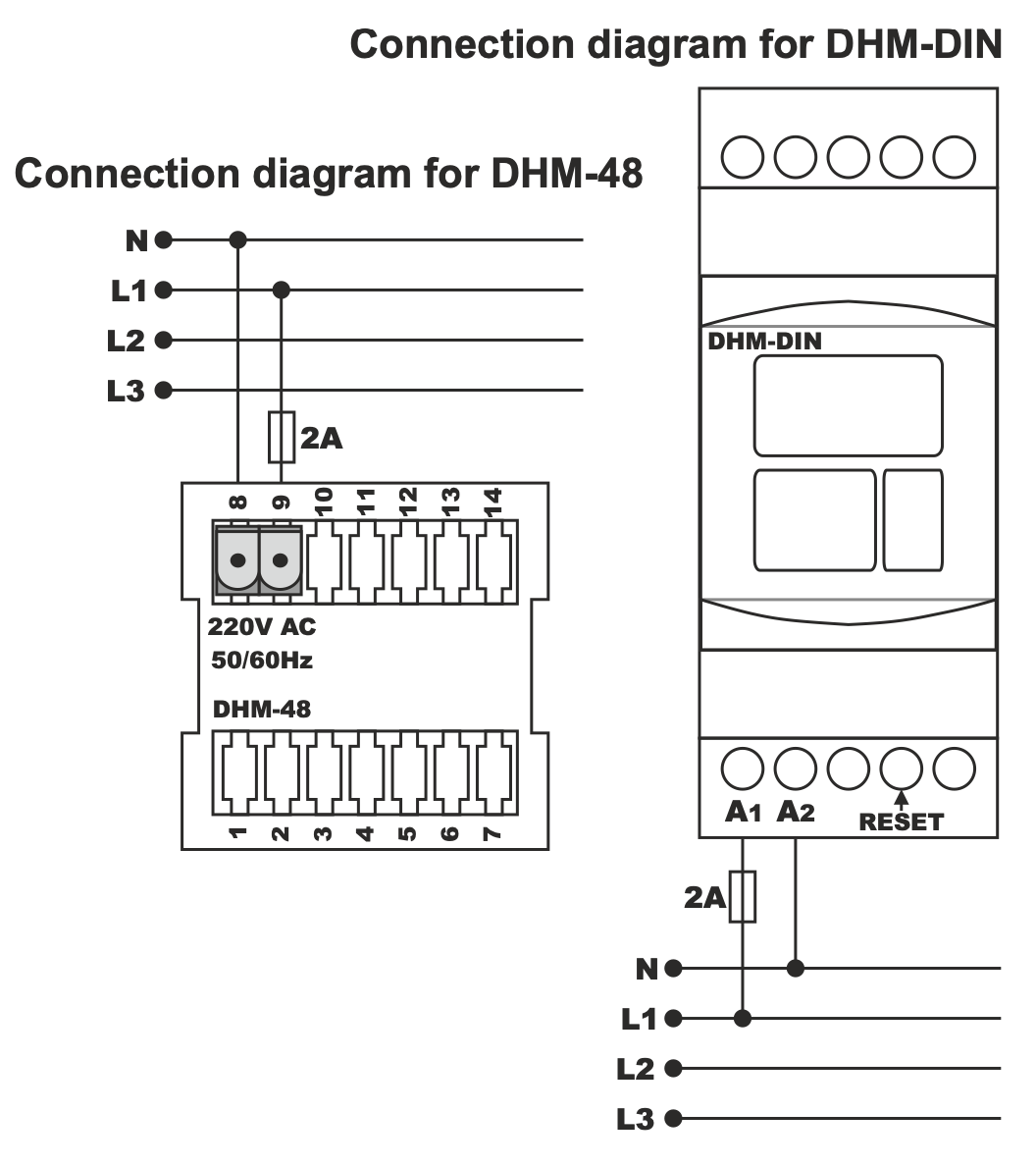

1. Ühendamine vastavalt skeemile - pärast toitepinge sisselülitamist alustab loendur automaatselt aja lugemist nullist.

2. Näidikurežiim uuel sisselülitamisel:

   • Ülemine ekraan: HHH - kolm kella numbrit.

   • Alumine ekraan: MM S - kaks minutit + üks sekundite number.

     • sekundid suurenevad 1 võrra iga 6 sekundi järel

3. Pärast 999 tunni ületamist:

   • Näidikute tähendus muutub:

     • Alumine ekraan → kell

     • alumise ekraani parem number → minutid (suureneb 1 võrra iga 6 minuti järel)

4. Elektrikatkestuse mälu:

   • Kui toiteallikas on välja lülitatud, säilitab seade viimase mõõdetud väärtuse.

   • Uuesti sisselülitamisel jätkab seade loendamist salvestatud väärtusest alates

Loenduri lähtestamine

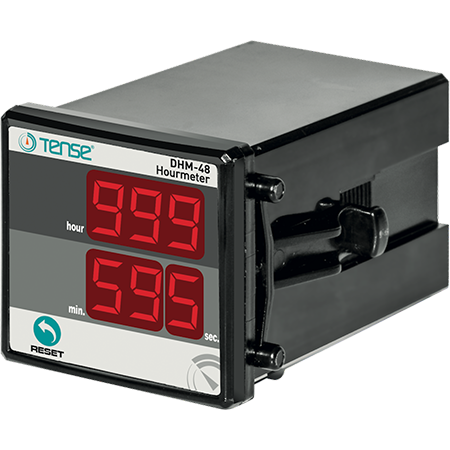

• DHM-48: Vajutage 5 s jooksul nuppu RESET.

• DHM-DIN: vajutage mittejuhtiva tööriistaga (nt isoleeritud kruvikeerajaga) varjatud RESET-nuppu.

• Pärast lähtestamist seatakse kõik numbrid väärtusele 000000.

Tüüpiline kasutamine

Loendurit kasutatakse selliste seadmete töö pikaajaliseks jälgimiseks, mida lülitab otse toitepinge:

• sukelpumbad

• majapidamisveevarustus / kallisveevarustus

• isevoolupumbad

• pöörlevad masinad

• kompressorid

• väljatõmbeventilaatorid (tisleritöö, tööstus)

• tootmismasinad ja -liinid

• mis tahes seadmed, mille puhul on vaja registreerida kogu tööaeg

Sobib hooldusintervallide, hoolduse planeerimise, masinate kasutuse kontrolli ja seadmete eluea registreerimiseks.
