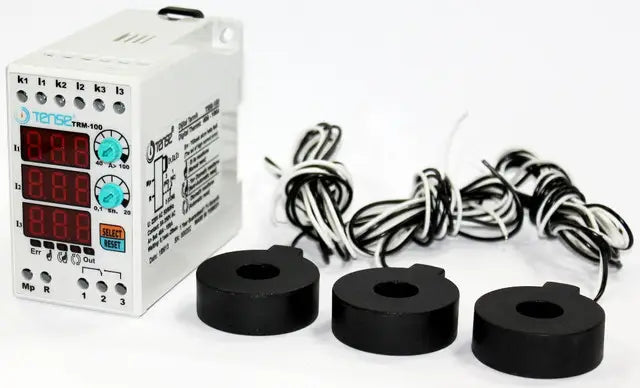

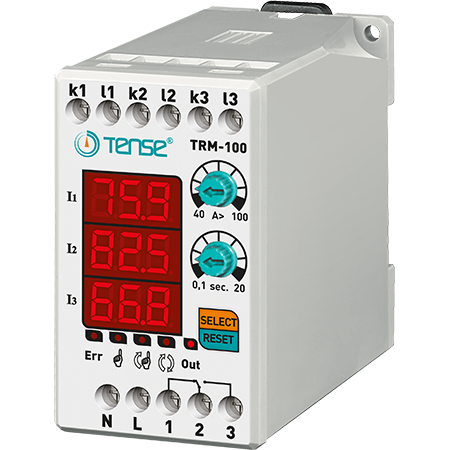

Digitaalne ülevoolurelee 3×3-kohalise LED-ekraaniga TRM-100

Kolmefaasiline voolurelee koormusvoolu kontrollimiseks/piiramiseks vahemikus 40-100 A, tootja TENSE (Türgi)

Digitaalsed ülevoolureleed TRM-100 on mõeldud koormuste kaitsmiseks suurte voolude põhjustatud kahjustuste eest, võimaldades samal ajal töö kontrollimist.

- 40-100 A (reguleeritav ülevoolu väärtus)
- 50% fikseeritud voolu asümmeetria
- Reguleeritav vea viivitusaeg
- Reguleeritav töörežiim (automaatne, poolautomaatne, käsitsi)

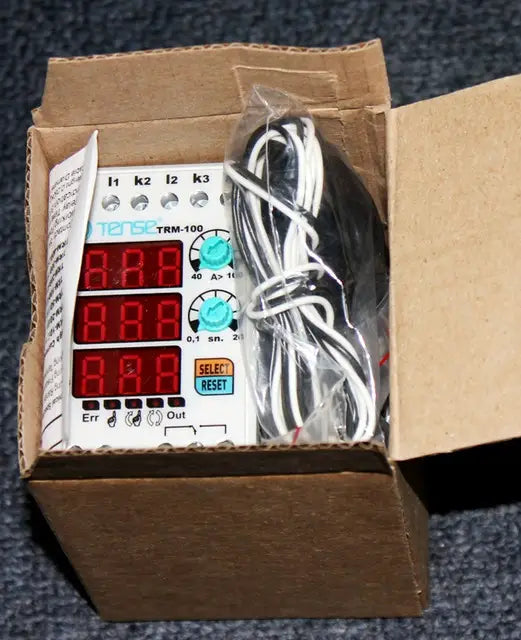

- TENSE voolurelee ostmisel saate komplektse seadme kasutusvalmis - voolutrafod kaasa arvatud.

Seadme kasutamine ja tööpõhimõte

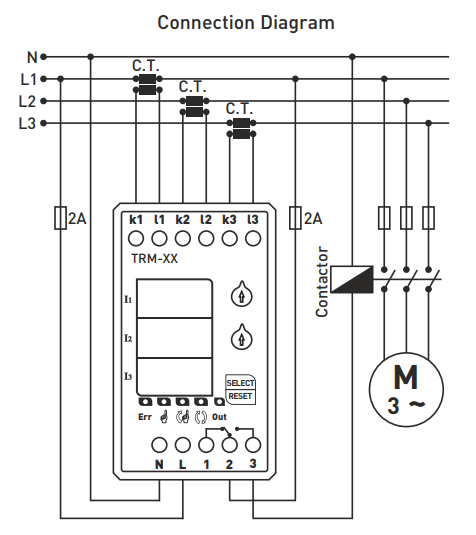

1. Ühendage seade vastavalt elektriskeemile.
2. Kui juhtmestik on valmis, ühendage vooluvõrk. Pärast sisselülitamist kuvatakse ekraanil 5 sekundiks seadistatud väärtused.
3. Ülevoolu väärtuse seadmiseks kasutage regulaatorit "A>". Seadistatud väärtus kuvatakse vasakul ekraanil.
4. Viivitusaja seadmiseks kasutage regulaatorit "t". Seadistatud väärtus kuvatakse samuti vasakul ekraanil.

Seadme sisselülitamisel:
- Relee aktiveerub, väljundkontakt lülitub klemmile 3 ja indikaator OUT süttib.
- Kui vool ületab ülevoolu seadistatud väärtuse (A>), hakkab seade loendama viivitusaega ja indikaator ERR süttib.
- Pärast aja möödumist lülitub relee välja, kontakt lülitub klemmile 1 ja indikaator OUT kustub.

Kirjeldus

TRM-100 seeria elektrooniline voolurelee on mõeldud seadmete automaatseks väljalülitamiseks, kui maksimaalne lubatud voolutugevus on ületatud.
See võimaldab seadistada lülitusvoolu, viivitusaega ja tagasipöördumisaega.
"Töörežiimile" naasmiseks on saadaval kolm programmi - MANUAALNE, SEMI-AUTOMAATILINE ja AUTOMAATILINE.

Tagasipöördumisrežiimid:

- Manuaalne režiim: Pärast ülevooluriket tuleb seade lähtestada, vajutades nupule Reset. Selles režiimis põleb vastav LED.
- Poolautomaatne režiim: süsteem nullib automaatselt kolm korda pärast ülevoolurikke, seejärel ootab järgmise vea korral käsitsi nullimist. Selles režiimis põleb vastav LED.
- Automaatne režiim: süsteem lähtestub automaatselt pärast iga ülevoolurikke korral. Selles režiimis põleb vastav LED.

Märkus: Režiimi muutmiseks hoidke nuppu SELECT 10 sekundit all. Režiimi muutmisel süttib vastav LED-indikaator.

Asümmeetria 50% (fikseeritud)

Kui suurima ja väikseima faasivoolu vahe ületab 50%, läheb seade 2 sekundi jooksul asümmeetria viga režiimi.
(See hoiab ära süsteemi kahjustused, kui üks faas läheb mootori töö ajal kaduma).

Asümmeetria rikke ajal:
- Vea põhjustanud kahe faasi näidikurühm vilgub ja ERR-indikaator süttib.
- Rikkerežiimist väljumiseks tuleb seade käsitsi lähtestada.

Tehnilised parameetrid:

- Tööpinge: 150-260 VAC.
- Töösagedus: 50/60 Hz
- Energiatarve: < 6 VA
- Töötemperatuur: -20 °C kuni +55 °C
- Näidik: 3x3 numbrit, 5 valgusdioodi
- Ülevoolu seadistus (A>): 40-100 A
- Viivitusaeg: 0,1 s - 20 s
- Ühendustüüp: klemm
- Kontaktid: 5 A / 250 V AC (aktiivne koormus)
- Juhtme läbimõõt: 2,5 mm²
- Kaal: max. 250 g

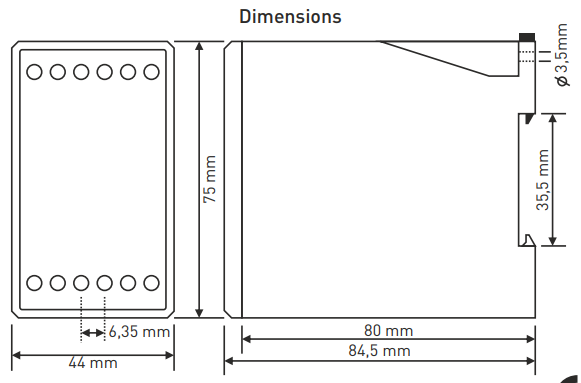

- Paigaldamine: DIN-riba
- Töökõrgus: < 2000 m

Märkus: TRM-50, TRM-100, TRM-200 ja TRM-300 saab kasutada ainult koos kaasasolevate voolutrafodega.
TRM-400 saab kasutada koos TRM-400-ga kaasas oleva 400/5 voolutrafoga.
