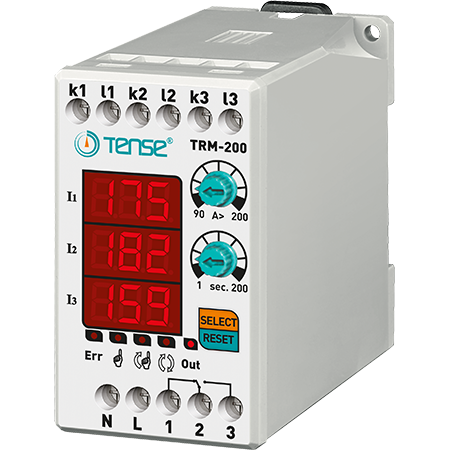

Digitaalne ülevoolurelee 3×3-kohalise LED-ekraaniga TRM-200

Kolmefaasiline voolurelee koormusvoolu kontrollimiseks / piiramiseks vahemikus 90-200 A, tootja TENSE (Türgi)

Digitaalsed ülevoolureleed TRM-200 on mõeldud koormuste kaitsmiseks suurte voolude põhjustatud kahjustuste eest, võimaldades samal ajal töö jälgimist.

- 90-200 A (reguleeritav ülevoolu väärtus)
- 50% fikseeritud voolu asümmeetria
- Reguleeritav vea viivitusaeg
- Reguleeritav töörežiim (automaatne, poolautomaatne, käsitsi)

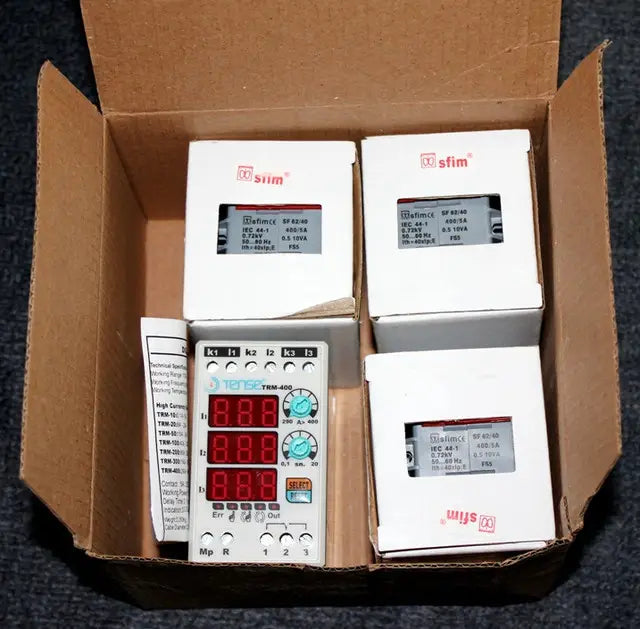

- TENSE kaubamärgi voolurelee ostmisel saate kasutusvalmis seadme - voolutrafod kaasa arvatud.

Seadme kasutamine ja tööpõhimõte

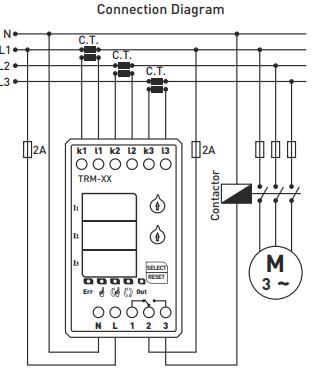

1. Ühendage seade vastavalt elektriskeemile.
2. Kui juhtmestik on valmis, ühendage seade vooluvõrku. Pärast sisselülitamist kuvatakse ekraanil 5 sekundiks seadistatud väärtused.
3. Ülevoolu väärtuse seadmiseks kasutage regulaatorit "A>". Seadistatud väärtus kuvatakse vasakul ekraanil.
4. Viivitusaja seadmiseks kasutage regulaatorit "t". Seadistatud väärtus kuvatakse samuti vasakul ekraanil.

Seadme sisselülitamisel:
- Relee lülitub sisse, väljundkontakt lülitub klemmile 3 ja indikaator OUT süttib.
- Kui vool ületab ülevoolu seadistatud väärtuse (A>), hakkab seade loendama viivitusaega ja indikaator ERR süttib.
- Kui seadistatud aeg on möödunud, lülitub relee välja, kontakt lülitub klemmile 1 ja indikaator OUT kustub.

Kirjeldus

TRM-200 seeria elektrooniline voolurelee on mõeldud seadmete automaatseks väljalülitamiseks, kui maksimaalne lubatud voolutugevus on ületatud.
Sellel on programmeeritav lülitusvahemik, viivitusaeg ja tagasipöördumisaja seaded.
Tööseisundisse tagasipöördumiseks on 3 režiimi - MANUAALNE, SEMI-AUTOMAATILINE, AUTOMAATILINE.

Tagasipöördumisrežiimid:

- Manuaalne režiim: Pärast ülevooluriket tuleb seade lähtestada, vajutades nupule Reset. Selles režiimis põleb vastav LED.
- Poolautomaatne režiim: Süsteem nullib automaatselt kolm korda pärast ülevoolurikke, seejärel ootab järgmise rikke korral käsitsi nullimist. Selles režiimis põleb vastav LED.
- Automaatne režiim: Süsteem lähtestub automaatselt pärast iga ülevoolurikke korral. Selles režiimis põleb vastav LED.

Märkus: Režiimi muutmiseks hoidke nuppu SELECT 10 sekundit all. Režiimi muutmisel süttib vastav LED-indikaator.

Asümmeetria 50% (fikseeritud)

Kui suurima ja väikseima faasivoolu vahe ületab 50%, läheb seade 2 sekundi jooksul asümmeetria vea režiimi.
(See hoiab ära süsteemi kahjustused faasirikke korral mootori töötamise ajal).

Asümmeetria vea ajal:
- Vea põhjustanud kahe faasi näidikurühm vilgub ja ERR-indikaator süttib.
- Asümmeetria vearežiimist naasmiseks tuleb seade käsitsi lähtestada.

Tehnilised parameetrid:

- Tööpinge: 150-260 VAC.
- Töösagedus: 50/60 Hz
- Energiatarve: < 6 VA
- Töötemperatuur: -20 °C kuni +55 °C.
- Näidik: 3x3 numbrit, 5 valgusdioodi
- Ülevoolu seadistus (A>): 90-200 A
- Viivitusaeg: 1 s - 200 s

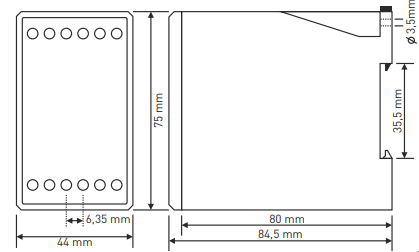

- Ühendustüüp: klemm
- Kontaktid: 5 A / 250 V AC (aktiivne koormus)
- Juhtme läbimõõt: 2,5 mm²
- Kaal: max. 250 g
- Paigaldamine: DIN-riba
- Töökõrgus: < 2000 m

Märkus: TRM-50, TRM-100, TRM-200 ja TRM-300 saab kasutada ainult koos kaasasolevate voolutrafodega.

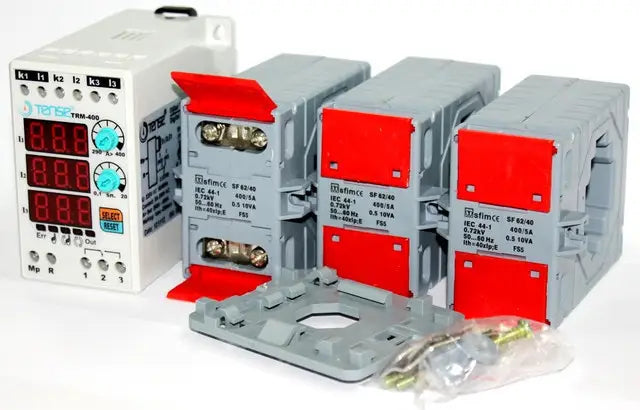

TRM-400 saab kasutada koos TRM-400-ga kaasas oleva 400/5 voolutrafoga.
