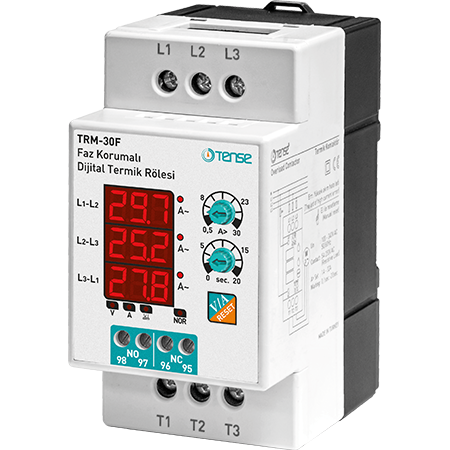

Ülevoolurelee TRM-30F koos ekraaniga, 3-faasiline kuni 25A
See on mõeldud kaitsma seadmeid, mis on tundlikud töövoolu ja -pinge väärtuste suhtes, vigade eest, mis võivad tekkida järgmistel põhjustel:
-
voolu ülekoormusest (reguleeritav vooluväärtus 0,5 ... 30 A)
- voolu asümmeetria (50 %, fikseeritud väärtus)
- pingeasümmeetria (30 %, fikseeritud väärtus)
- üle- ja alajõudlus (Umin: 265 V, Umax: 440 V, fikseeritud väärtus).
TRM-30F digitaalne ülevoolurelee koos näidikuga võimaldab teil vaadata voolu igas faasis ja kaitsta mootorit või seadet ülevoolu, ülepinge, alajooksu, faasirikke ja faasipöörde eest. Need digitaalsed ülekoormusreleed on loodud selleks, et vältida mootori/koormuse kahjustamist suurest voolust, võimaldades samal ajal igas faasis voolu jälgimist ekraanil. Samuti on nad võimelised kontrollima faaside vahelisi kumulatiivseid pingeväärtusi.
Kahe väljundreleega (1x NO, 1x NC) on võimalik kontrollida või katkestada koormust, kui ülevool saavutab määratud väärtuse, või lülitada juhtimissüsteemi signalisatsioonikontakt sisse. TRM-xx digitaalsetel releedel on sisseehitatud voolutrafod ja 3x3-kohaline ekraan voolu kuvamiseks.
Kasutamine ja tööpõhimõte

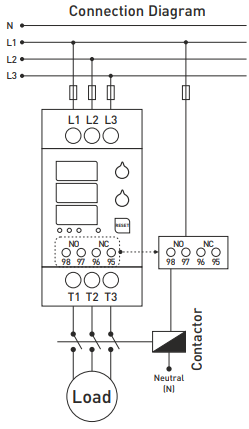

- Ühendage seade vastavalt ühendusskeemile. Väärad ühendused võivad seadet kahjustada.
- Seadke seadme ülevool, kasutades ">A" reguleerimist vastavalt kontrollitava koormuse töövoolule.
- Kui seade on ühendatud, ilmub seadistatud ülevoolu väärtus ülemisele ekraanile ja vea ooteaeg keskmisele ekraanile esimese sekundi jooksul.
- Faasivoolude tegelikud väärtused kuvatakse ühe sekundi pärast ja näidiku LED süttib.
- Kui vajutatakse nuppu "V/A/RESET", kuvatakse faaside vahelise kombineeritud pinge väärtused.
Juhtseadmed
-
"A> " - lubatud ülekoormuse seadistamine; väärtus kuvatakse ülemisel näidikul.
-
"sek." - ülevoolurikke ooteaja seadmine; väärtus kuvatakse keskmisel näidikul.
Kontaktide olek
- Seade on pingevaba või rikkeolukorras: NO avatud, NC suletud.
- Seade pingestatud ja ilma veata: NO avatud, NC avatud.
Näidiku LED
-
LED "V" - põleb üle-/alajõe või pingeasümmeetria vea korral.
-
LED "A" - süttib kõrge voolu või voolu asümmeetria vea korral.
-
LED "XI" - põleb, kui faaside järjestus on vale.
-
LED "NOR" - süttib, kui seade on pingestatud ja süsteem on vigadeta.
Nupu "V/A/RESET" funktsioon
-
Reset: 3 sekundit kestev vajutamine kustutab vea, LED "A" kustub, NO-kontakt lülitub sisse, NC-kontakt avaneb.
-
V/A: lühiajaline vajutus lülitab ekraani voolu- ja pingeväärtuste vahel.
Kaitse- ja tööpõhimõte
1. Ülevoolukaitse (0,5-30 A):
- Sisenemine rikkeseisundisse: kui seatud ülevool on ületatud, oodatakse seadistatud aega. Faaside näidik vilgub, LED "A" põleb, NO avatud, NC suletud, LED NOR välja lülitatud.
- Väljumine veaolukorrast: vool alla seadistatud väärtuse, vajutage 3 sekundit nullimist.
2. Kaitse voolu asümmeetria vastu:
- Sisend: faaside vaheline vooluerinevus >50%, oodake 3 sekundit, näidik vilgub, LED "A" põleb.
- Lahkumine: erinevus <50%, vajutage 3 sekundit nullimist.
3. Ülepinge kaitse (U>440 V):
- Sisend: pinge >440 V, oodake 3 sekundit, ekraan vilgub, LED "V" põleb.
- Väljumine: pinge <435 V 3 sekundit.
4. Alaspinevuskaitse (U<265 V):
- Sisend: pinge <265 V, ootab 3 sekundit, ekraan vilgub, LED "V" süttib.
- Väljumine: pinge >270 V 3 sekundit.
5. Kaitse pingeasümmeetria vastu:
- Sisend: pingeerinevus >30%, ootab 3 sekundit, ekraan vilgub, LED "V" süttib.
- Lahkumine: erinevus <30% 3 sekundit.
6. Faaside järjestuse kaitse:
- Vale faasiühendus süttib LED "XI".
Praeguse asümmeetria arvutamine
Seade arvutab asümmeetria vastavalt valemile:
Näide: ((25 - 15) / 25) × 100 = 40% voolu asümmeetria.

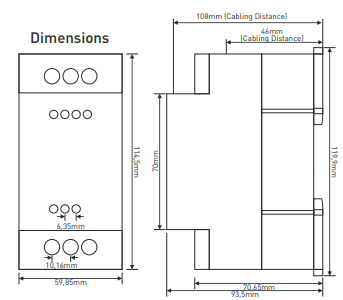

Tehnilised andmed
- Toitepinge: mõõdetud pinge 3f 3x400 VAC
- Tööpinge (Un): 3x380 VAC 50/60 Hz, isevoolu võimsus <10 VA
- Reguleeritav ülevool (ülekoormus): 0,5-30 A
- Rikke ooteaeg (t): 0-20 s
- Näidik: 3x3 numbrit, 9 mm kõrgus, 7 näidiku valgusdioodi
- Ülepinge: 440 V (L-L)
- Alaspinge: 265 V (L-L)
- Pingeasümmeetria: 30%
- voolu asümmeetria: 50%
- Asümmeetria vea ooteaeg: 3 s
- 2x väljundreleed (1x NO, 1x NC): 3 A / 250 V AC (takistuslik koormus)
- Ühendustüüp: kruviklemmid
- Kaabli ristlõige: 2,5 mm² (releekontaktid) / 6 mm² (sisend- ja väljundkoormused mõõtmiseks)
- Kaal: max. 380 g
- Paigaldamine: DIN-riba
- Töötemperatuur: -20°C ... +55°C
- Töökõrgus: <2000 m
|
