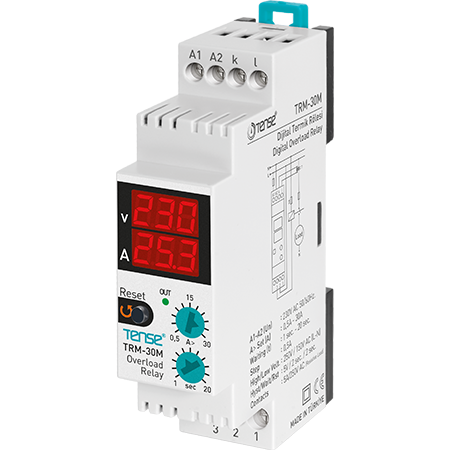

Voolu ja pinge jälgimise relee TRM-30M - 1-faasiline, 30 A, digitaalne ekraan

Toote kirjeldus

TRM-30M on ühefaasiline digitaalne relee, mis on mõeldud tundlike seadmete kaitsmiseks ülevoolu, ülepinge ja alajäägi eest.
Seade võimaldab voolu piirväärtuse ja viivituse täpset reguleerimist ning kuvab mõõdetud pinge- ja vooluväärtused kaherealisel ekraanil. Komplektis on voolutrafo.

Peamised funktsioonid

• Ülekoormuskaitse: reguleeritav voolutugevus 0,5 ... 30 A

• Ülepingekaitse: aktiveerumine pingel > 250 V (fikseeritud).

• Alaspingekaitse: aktiveerumine pinge korral < 150 V (fikseeritud).

• Pinge hüsteerism: 5 V

• Pinge vea viivitus: 2 s

• Pinge vea lähtestamine: 2 s

• Selge kaherealine LED-ekraan:

  • Ülemine rida - pinge ja ülevool

  • Alumine rida - viivitusaeg ja voolutugevus

• LED oleku märguanne "OUT"

Tööpõhimõte

• Kui vool on ühendatud, kuvatakse seadistatud ülevoolu väärtus ja viivitusaeg.

• Seade jälgib pingeid faasi ja nulljuhtme vahel ning voolu, mis võetakse vooluvõrgust.

• Kui seadistatud väärtused ületatakse, läheb relee veaseisundisse:

  • NO-kontakt avatud, NC-kontakt suletud.

  • LED "OUT" kustub.

  • Vastav näidik vilgub

Kaitsefunktsioonid

• Ülekoormus (ülevool): kui ületatakse seadistatud voolutugevus ja viivitusaeg.

• Ülepinge: kui pinge on üle 250 V (automaatne tagasipöördumine, kui pinge langeb alla 245 V).

• Alaspinge: kui pinge on alla 150 V (automaatne tagasipöördumine pärast tõusu üle 155 V)

Signalisatsioon

• Ülemine ekraan vilgub: kõrge või madalpinge viga

• Alumine näidik vilgub: kõrge voolu viga

• LED OUT: põleb normaalse töö ajal

Relee olek

Kasutage

• Ühefaasiliste tundlike seadmete (mootorid, kütteseadmed, valgustus) kaitse.

• voolu ja pinge jälgimine tööstus- ja kodumajapidamistes

• Täpne piirväärtuse ja ajaviivituse seadistamine usaldusväärseks toimimiseks
