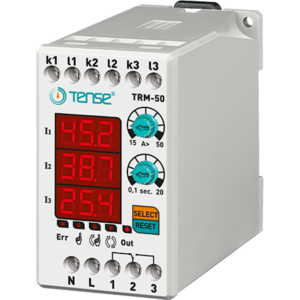

Digitaalne ülevoolurelee LED-ekraaniga 3×3 numbriga TRM-50

Koormuse jälgimise/piiramise relee, 3-faasiline, vahemik 15-50 A, tootja TENSE (Türgi)

TRM-50 digitaalne ülekoormusrelee on mõeldud koormuste kaitsmiseks suurte voolude põhjustatud kahjustuste eest, võimaldades samal ajal töö kontrollimist.

• 15-50 A (reguleeritav ülekoormuse väärtus)
• 50% fikseeritud voolu asümmeetria
• Reguleeritav rikke viivitusaeg
• Reguleeritav töörežiim (automaatne, poolautomaatne, käsitsi)

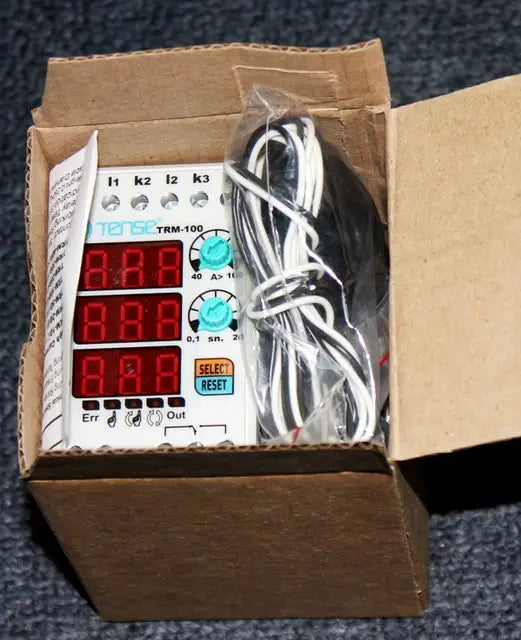

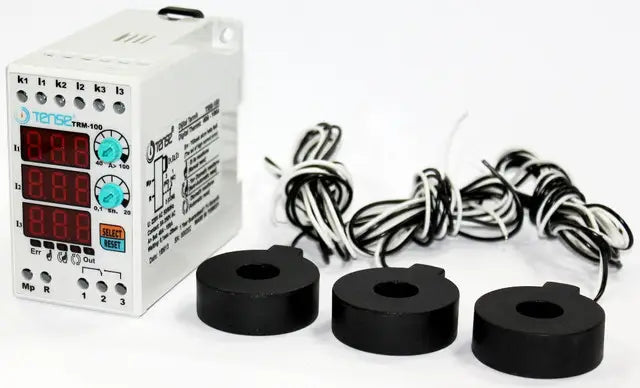

• TENSE voolurelee ostmisel saate kasutusvalmis seadme - voolutrafod on kaasas.

Seadme kasutamine ja tööpõhimõte

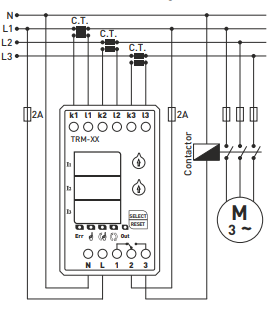

1. Ühendage seade vastavalt lisatud elektriskeemile.
2. Kui juhtmestik on valmis, ühendage toiteallikas. Pärast sisselülitamist kuvatakse ekraanil 5 sekundi jooksul seadistatud väärtused.
3. Ülekoormuse väärtuse seadmiseks kasutage regulaatorit "A>". Seadistatud väärtus kuvatakse vasakul ekraanil.
4. Viivitusaja seadmiseks kasutage regulaatorit "t". Seadistatud väärtus kuvatakse samuti vasakul ekraanil.

Kui seade on sisse lülitatud:

• Relee lülitub sisse, väljundkontakt lülitub klemmile 3 ja indikaator OUT süttib.
• Kui vool ületab seatud ülekoormuse väärtust (A>), loeb seade viivitusaega tagasi ja indikaator ERR süttib.
• Kui aeg on möödunud, lülitub relee välja, kontakt lülitub klemmile 1 ja indikaator OUT kustub.

TRM-50 seeria elektrooniline voolurelee on mõeldud tarbijate automaatseks katkestamiseks, kui maksimaalne lubatud voolutugevus on ületatud. Sellel on programmeeritav lülitusvahemik, lülitusaeg ja tagasikäigu seaded. On 3 "tööseisundisse" naasmise režiimi - MANUAL, SEMI-AUTO, AUTO.

Tagasipöördumisrežiimid

• Manuaalne režiim: Seadme lähtestamiseks pärast ülekoormust vajutage nupule Reset. Vastav LED süttib.
• Poolautomaatne režiim: Võimaldab seadmel ülekoormuse korral kolm korda automaatselt lähtestada süsteemi ja ootab seejärel järgmise vea korral käsitsi lähtestamist. Vastav LED süttib.
• Automaatne režiim: Seade võimaldab süsteemil iga kord, kui tekib ülekoormusviga, automaatselt lähtestada. Vastav LED süttib.

Märkus: Režiimi muutmiseks hoidke nuppu SELECT 10 sekundit all. Režiimi muutmisel süttib vastav LED.

Praegune asümmeetria 50% (fikseeritud)

Kui faaside suurima ja väikseima voolu erinevus ületab 50%, läheb seade 2 sekundi jooksul asümmeetria vearežiimi (takistab süsteemi kahjustamist ühe faasi kadumisel).

Kui tekib asümmeetria viga:

• Vea põhjustanud kahe faasi näitude rühm vilgub ja ERR-indikaator süttib.
• Asümmeetria vearežiimist väljumiseks on vaja käsitsi nullimist.

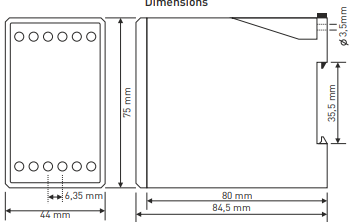

Tehnilised parameetrid

• Tööpinge: 150-260 VAC
• Töösagedus: 50/60 Hz
• Energiatarve: <6 VA
• Töötemperatuur: -20 °C ... +55 °C
• Näidik: 3 × 3 numbrit, 5 valgusdioodi
• Ülekoormuse väärtus (A>): 15-50 A
• Viivitusaeg: 0,1-20 s
• Ühendustüüp: klamberühendus
• Kontaktid: 5 A / 250 V AC (aktiivne koormus)
• Kaabli läbimõõt: 2,5 mm²
• Kaal: max. 250 g
• Paigaldamine: DIN-riba
• Maksimaalne kõrgus: <2000 m

Märkus: TRM-50, TRM-100, TRM-200 ja TRM-300 saab kasutada ainult koos kaasasolevate voolutrafodega.
TRM-400 saab kasutada koos TRM-400-ga kaasas oleva 400/5 voolutrafoga.
