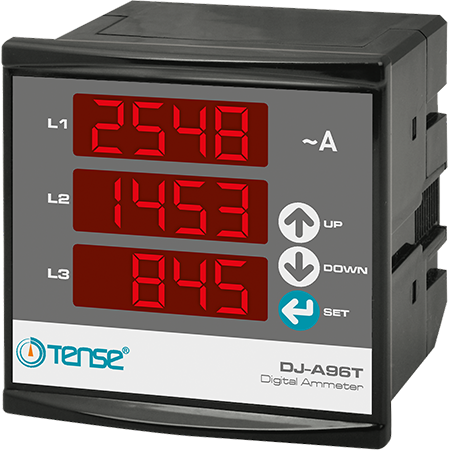

DJ-A96T - Kolmefaasiline digitaalne paneel-amperemõõtja

DJ-A96T kolmefaasiline digitaalne ampermeeter on mõeldud kolmefaasiliste süsteemide täpseks voolu jälgimiseks. See suudab kuvada iga faasi L1, L2, L3 hetkelist koormust, kasutades väliseid voolutrafosid (CT). Seade pakub selget kuvamist, lihtsat seadistamist ja usaldusväärset tööd.

Peamised omadused

• voolu mõõtmine kolmefaasilistes süsteemides

• Eraldi näitamine faaside L1, L2, L3 jaoks

• Mõõtmine väliste voolutrafodega

• CT suhte lihtne reguleerimine

• Suur ja loetav ekraan - 3×4 numbrit, kõrgus 14 mm

• Kompaktne paneelikonstruktsioon

Ampermeetri tehnilised parameetrid

• Toitepinge: 230 V AC

• Seadme tarbimine: < 4 VA

• Voolumõõtmisvahemik: 0,1...5,5 A

• Toetatav voolutugevuse vahemik: 5/5 A kuni 5000/5 A

• Mõõtmise täpsus: ±2%

• Näidik: LED, 3×4 numbrit, kõrgus 14 mm

• Mõõtmed: 97,2 × 97,2 mm

• Väljalõike mõõtmed: 91 × 91 mm

• Sügavus: 45 mm

• Pakend ei sisalda voolutrafot (saab osta eraldi).

Tööpõhimõte ja seaded

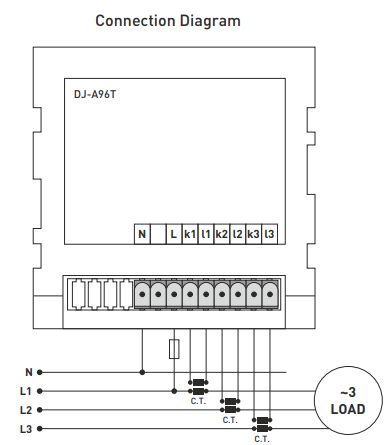

1. Ühendage seade vastavalt elektriskeemile.

2. Ühendage voolutrafod vastavalt süsteemi eeldatavale voolule (muundamine xxxx/5 A).

3. Ühendage muunduri juhtmed klemmidele "kx " ja "lx". CT väljund ei tohi ületada 5 A.

4. Pärast toiteallika sisselülitamist hoidke nuppu "Menu " 2 sekundit all.

5. Kasutage üles/alla nuppe, et reguleerida kasutatud voolujuhtmete muundamist.

6. Salvestage seaded, vajutades pikalt nuppu "Menu".

7. Kui koormus on ühendatud, hakkab ampermeeter mõõtma ja näitama voolu.

Märkus: voolutrafod peavad ohutuse tagamiseks olema alati maandatud.

Tahkete väljundreleede tehnilised omadused

(Seekord vastavad loetletud parameetrid SSRile - kui see peab olema eraldi, võin selle jagada).

• Relee tüüp: pooljuhtrelee

• Juhtimispinge (sisend): 3...32 V DC

• Lülituspinge: 24...480 V AC (ei sobi mootoritele)

• Lülituspinge langus: < 3 V

• Käivitusvool: 5 mA

• Mähise pinge: 3...32 V DC

• Maksimaalne lülitusvool: 25 A

• Isolatsioonitugevus: 2500 V AC

• Lülitusmeetod: sisselülitamine, kui vool läbib nullpunkti
