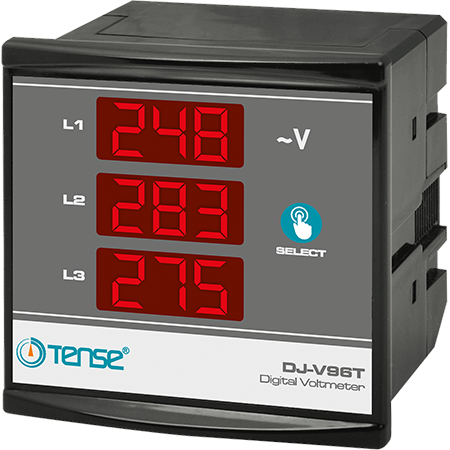

DJ-V96T Paneelile paigaldatav digitaalne kolmefaasiline voltmeeter vahelduvvoolu jaoks

Kolmefaasiline digitaalne paneel-voltmeeter (elektrooniline voltmeeter 3 faasi jaoks) keermestatud tüüp AC TENSE, DJ-V96T

Seade kolme faasi üheaegseks faasipinge/nullipinge mõõtmiseks koos praeguse pinge väärtuste väljastamisega kolmel näidikul. Kuvarežiim valitakse voltmeetri esipaneelil oleva nupu abil.

Seadme kasutamine ja tööpõhimõte

Seade on ette nähtud faasi- ja nulltriinuliini ning faaside vahelise pinge jälgimiseks. Samuti näitab see faaside järjestust.

Kui toiteallikas on ühendatud, kuvatakse pingeväärtused sisenditel L1, L2 ja L3.

Kui ekraanil kuvatakse faaside L1, L2 ja L3 pingeväärtused, siis nupu SELECT vajutamisel kuvatakse ekraanil faaside L12, L23 ja L31 pingeväärtused. Kui nuppu SELECT vajutatakse uuesti, kuvatakse ekraanil faaside järjestus.

Kui faaside järjestus on õige, näitab näidik ülevalt alla L1, L2, L3.

Kui faaside järjestus on vale, kuvatakse ekraanil L1, L3, L2 ülevalt alla.

Tehnilised andmed

Tööpinge (Un): 140V - 300V AC

Töösagedus: 50/60 Hz

Energiatarve: <4VA

Töötemperatuur: -20°C.....+55°C

Mõõtmise täpsus: ±1%

Mõõtepiirkond (L-N): 5V - 300V AC (pinge L1 peab olema vähemalt 140V).

Mõõtepiirkond (L-L): 5V - 500V AC

Paigaldusava mõõtmed: 91x91 mm

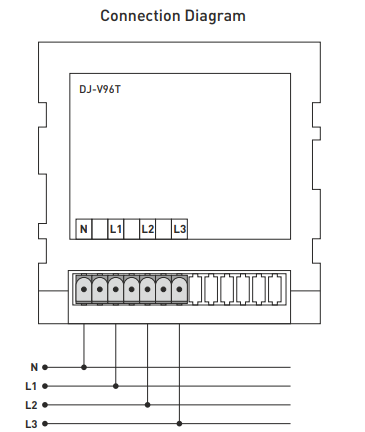

Ühendustüüp: pistikühendus

Näidik: 3x3 numbrit, 14 mm

Kaal: maksimaalselt 300 g

Töökõrgus: <2000 meetrit

Kaabli läbimõõt: 1,5 mm²
