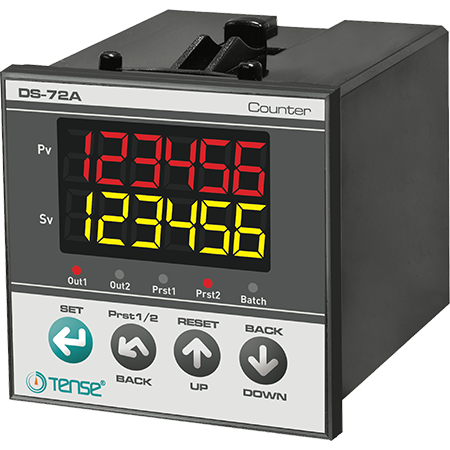

DS-72A impulsside loendur - 2×6-kohaline LED-ekraan, 2× relee, 2× SSR väljund

Toote kirjeldus

DS-72A impulssiloendur on professionaalne seade, mis on mõeldud mehaaniliste lülitite, piirlülitite, PNP/NPN-induktiivsete andurite ja inkrementaalsete kodeerijate impulsside täpseks loendamiseks. See toetab nii üles- kui ka allalugemist, pakub kombineeritud sisendfunktsioone ja paindlikku väljundkonfiguratsiooni.

Tänu kahele 6-kohalisele LED-ekraanile ja võimalusele määrata PRESET1 ja PRESET2 väärtused, annab see selge ülevaate loendusväärtusest ja sihtväärtusest. EEPROM-mälu võimaldab seadete säilitamist ka pärast voolukatkestust.

Peamised funktsioonid

• 2× 6-kohaline LED-ekraan jooksva väärtuse ja PRESETi näitamiseks.

• 2× väljundreleed (SPDT)

• 2× SSR väljund (NPN, max. 30 V / 100 mA)

• Üles/alla loendamine

• Salasõnaline kaitse

• Reguleeritav sisendsagedus: 20, 50, 2500, 7500 Hz

• Kalibreerimiskonstant: 0,00001 kuni 9,99999

• Valitav kümnendkoht: 0 / 0.0 / 0.00 / 0.000

• Võimalikud funktsioonide kombinatsioonid: liitmine, lahutamine, paus, sisendi eitamine, servakombinatsioon

• Reguleeritavad "OFFSET" väärtused

• PRESET1 absoluutse/relatiivse väärtuse valikuga

• Mäletab väljundrelee oleku ja väärtuse pärast voolukatkestust

Tehnilised parameetrid

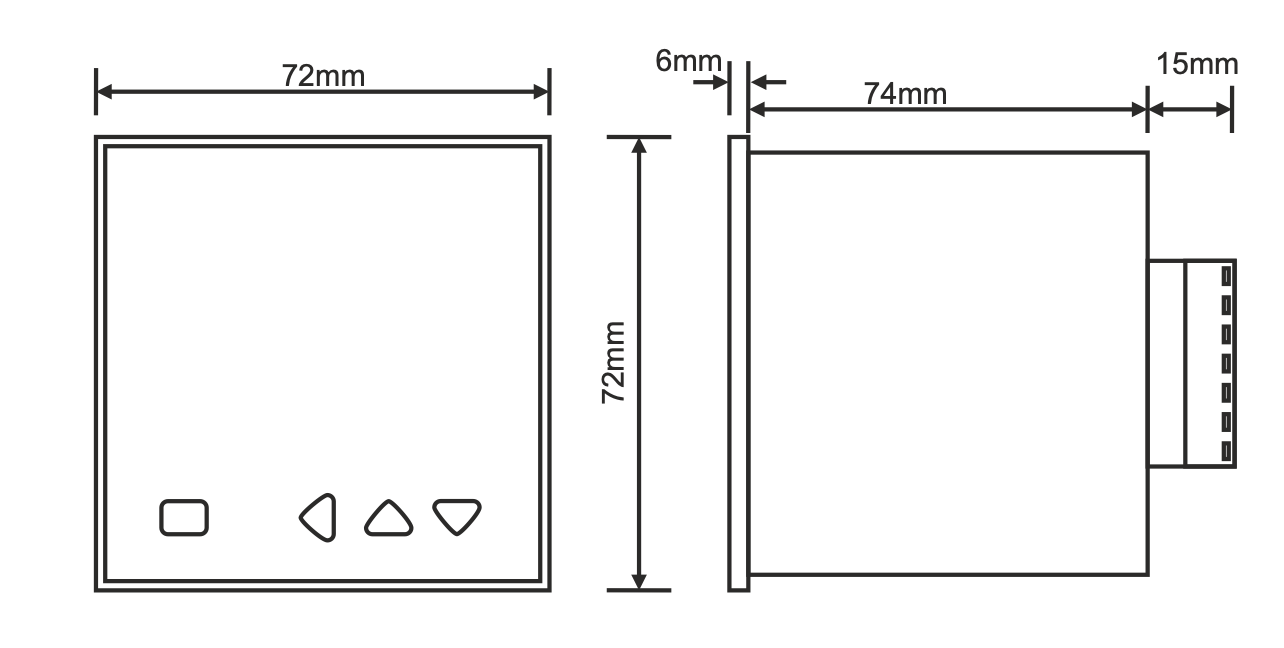

• Mõõtmed / ava: 72×72×94 mm / 67×67 mm

• LED-ekraan: 2× 6-kohaline 7-segmendiline näidik

• Näidu LED: 5× (OUT1, OUT2, Finger1, Finger2, Batch)

• Sisendid: 2× (5-30 V, max. 7500 Hz)

• Sisenditüübid: mehaaniline lüliti, PNP/NPN induktiivne andur, NPN/PNP/totem-pooluse kodeerija

• Reset-sisend: PNP, min. 10 ms, 5-30 V

• Relee väljundid: 2× SPDT 250 VAC, 2 A (takistuslik koormus)

• SSR väljundid: 2× NPN, max. 30 V / 100 mA

• Anduri toide: 12 VDC, max. 50 mA

• Seadme toide: 100-240 VAC, 50-60 Hz

• Energiatarve: < 8 VA

• Töötemperatuur: -20°C ... +55°C

• Kõrgus: < 2000 m

Rakendus

• Mehaaniliste ja elektriliste seadmete impulsside loendamine

• Tootmise ja masinate jälgimine

• Enkoodrite ja mehaaniliste protsesside kontrollimine

• Tööstusrakendused, mis nõuavad täpset mõõtmist ja relee/SSR väljundit.

Paigaldamine ja ohutus

• Paneelide/kappide paigaldamine

• Kasutage varjestatud ja keeratud signaalikaableid, maandage kilp.

• Hoidke kaablid eemal elektrimüra, kaitselülitite ja induktiivsete koormuste mõjust

• Kaitske seadmeid niiskuse, vibratsiooni, mustuse ja äärmuslike temperatuuride eest.

• Kasutage toitevoolu sisendil F250 mA / 250 VAC-kaitset.

• Järgige ohutusnõudeid ja kasutage sobivaid kaableid
