DS-48 impulsside loendur - 2× ekraan, 2 sisendit, relee väljund

Toote kirjeldus

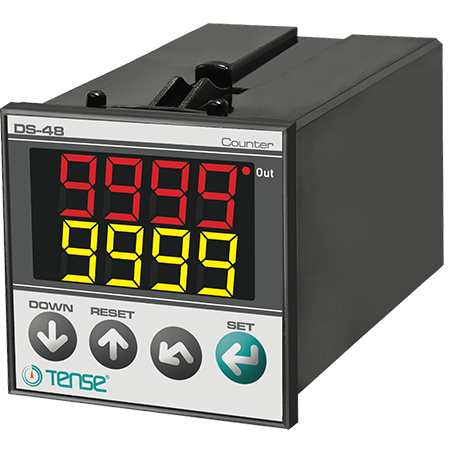

DS-48 impulsiloendur on universaalne kahe sisendiga paneelloendur, mis on varustatud kahe 4-kohalise LED-ekraaniga (praegune väärtus + sihtväärtus). Sellega saab lugeda, lahutada ja töödelda mehaaniliste lülitite, PNP/NPN-induktiivsete andurite ja inkrementaalsete kodeerijate signaale. Tänu laiale valikule sisend- ja väljundfunktsioonidele sobib see tööstusautomaatikasüsteemidele, tootmisliinidele, mõõtejaamadele ja protsessijuhtimisele.

Peamised omadused

• 2× 4-kohaline 7-segmendiline LED-ekraan

• 1× OUT relee väljund + SSR väljund

• Mitmesugused režiimid: loendus, loendus, liitmine mitmest sisendist, juhtimine teise sisendi kaudu

• Toetab mehaanilisi lüliteid, PNP/NPN-andureid ja kodeerijaid

• Valitav sisendsagedus: 20 / 50 / 2500 / 7500 Hz

• Hesla seadistuse kaitse

• EEPROM-mälu - andmete säilitamine voolukatkestuse korral

• OFFSETi ja kümnendmärgi seadistamise võimalus

• Viimase väärtuse automaatne taastamine pärast voolukatkestust

Funktsioon

Sisendfunktsioon (7 režiimi):

• Ülesloendamine

• Tagasiarvestus

• Kahest sisendist üheaegne lisamine

• Teise sisendi poolt juhitav paus

• Sisendi eitamine

• Loendamine tõusvast/langevast servast

• Kombinatsioonid: liitmine ühest servast, lahutamine teisest servast, eitamine jne.

Väljundfunktsioonid (9 režiimi):

• Releelülitus pärast eesmärgi saavutamist

• Hoidmine RESET-ile

• Impulssväljund 0,1-999,9 s

• Juhtimine SSR-väljundi kaudu (NPN)

Tehnilised parameetrid

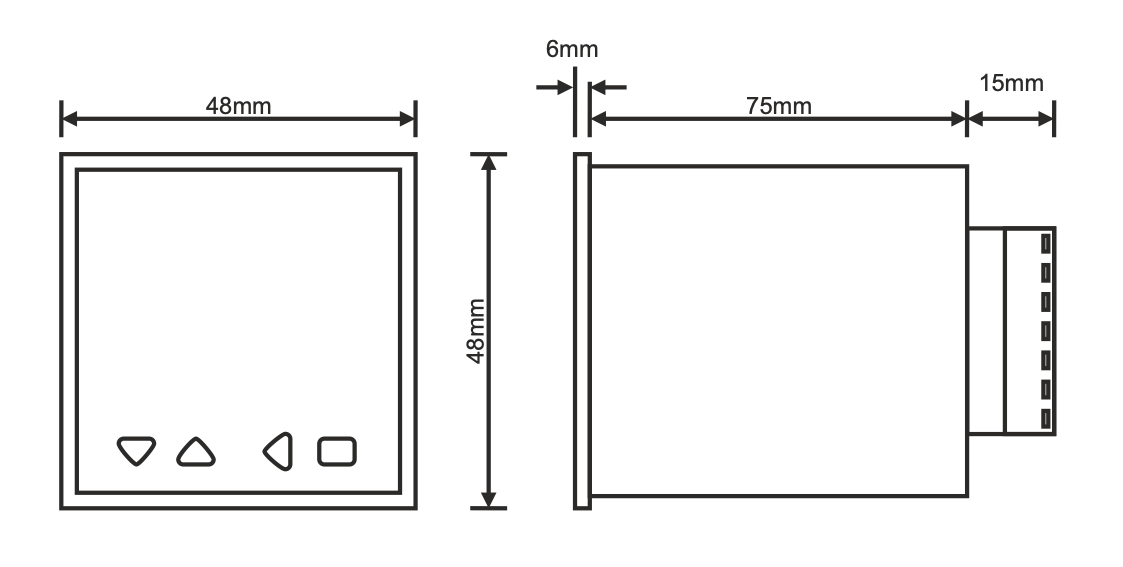

Näidik ja mõõtmed

• Mõõtmed: 48 × 48 × 96 mm

• Paigaldusava: 44 × 44 mm

• Näidik: 2 × 4-kohaline LED

Sisendid

• Sisendite arv: 2

• Sisenditüübid: mehaaniline lüliti, PNP/NPN-andur, NPN/PNP/totem-pooluse kodeerija väljund.

• Sisendpinge: 5-30 V

• Maksimaalne sisendsagedus: 7500 Hz

• Valitavad sagedused: 20 / 50 / 2500 / 7500 Hz

• Reset-sisend: PNP, min. 10 ms, klemm 12

• Anduri toide: 12 VDC / 50 mA (max)

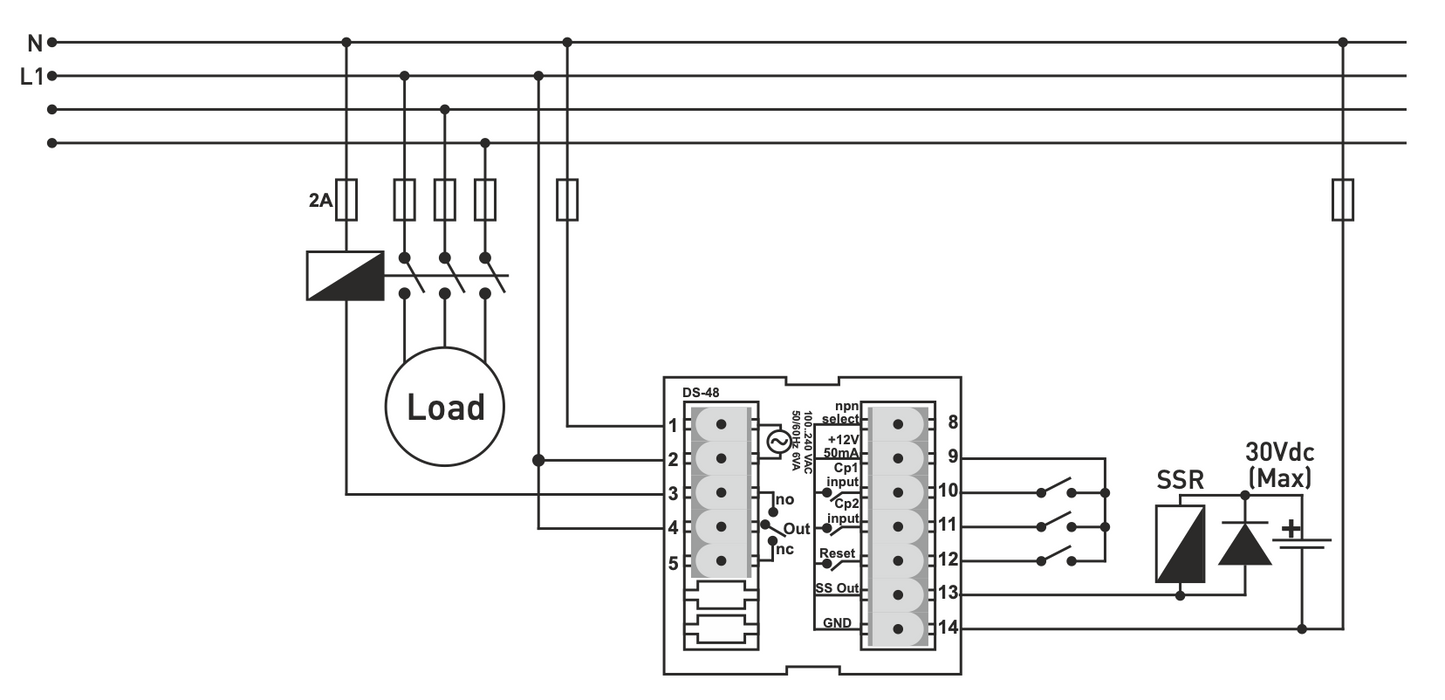

Väljundid

• 1× SPDT relee 250 VAC, 2 A (takistuslik koormus) - COM (4), NO (3), NC (5).

• 1× SSR-juhtimine (NPN, max. 100 mA, 30 V) - klemmid 13 (SSout), 14 (GND).

Toiteallikas

• 100-240 V AC, 50/60 Hz

• Energiatarve: < 8 VA

Töötingimused

• Töötemperatuur: -20 °C kuni +55 °C

• Maksimaalne kõrgus merepinnast: 2000 m

Eriomadused

• EEPROM-mälu salvestab kõik seaded ja vooluarvud pärast voolukatkestust

• Reguleeritav OFFSET loendusväärtus

• Salasõnaline kaitse soovimatute parameetrite muutmise vastu

• Valitav kümnendkoht (0 / 0.0 / 0.00 / 0.000)

Paigaldamissoovitused

• Kasutage varjestatud ja keeratud signaalikaableid, maandage varjestus

• Eraldage signaalijuhid toite- ja toitekaablitest eraldi

• Kasutage toitevoolu sisendil F250 mA / 250 VAC-kaitselülitust.

• Kaitske seadmeid niiskuse, vibratsiooni, tolmu ja äärmuslike temperatuuride eest.

• Mehaaniliste lülitite puhul on soovitatav seadistada sisendsageduseks 20 Hz.

• Kahe sisendi kasutamisel:

• Phs4-režiim → max. ¼ sisendsagedus

• Režiimid 1u2u, 1u2d, Phs2 → max. ½ sisendsagedus
