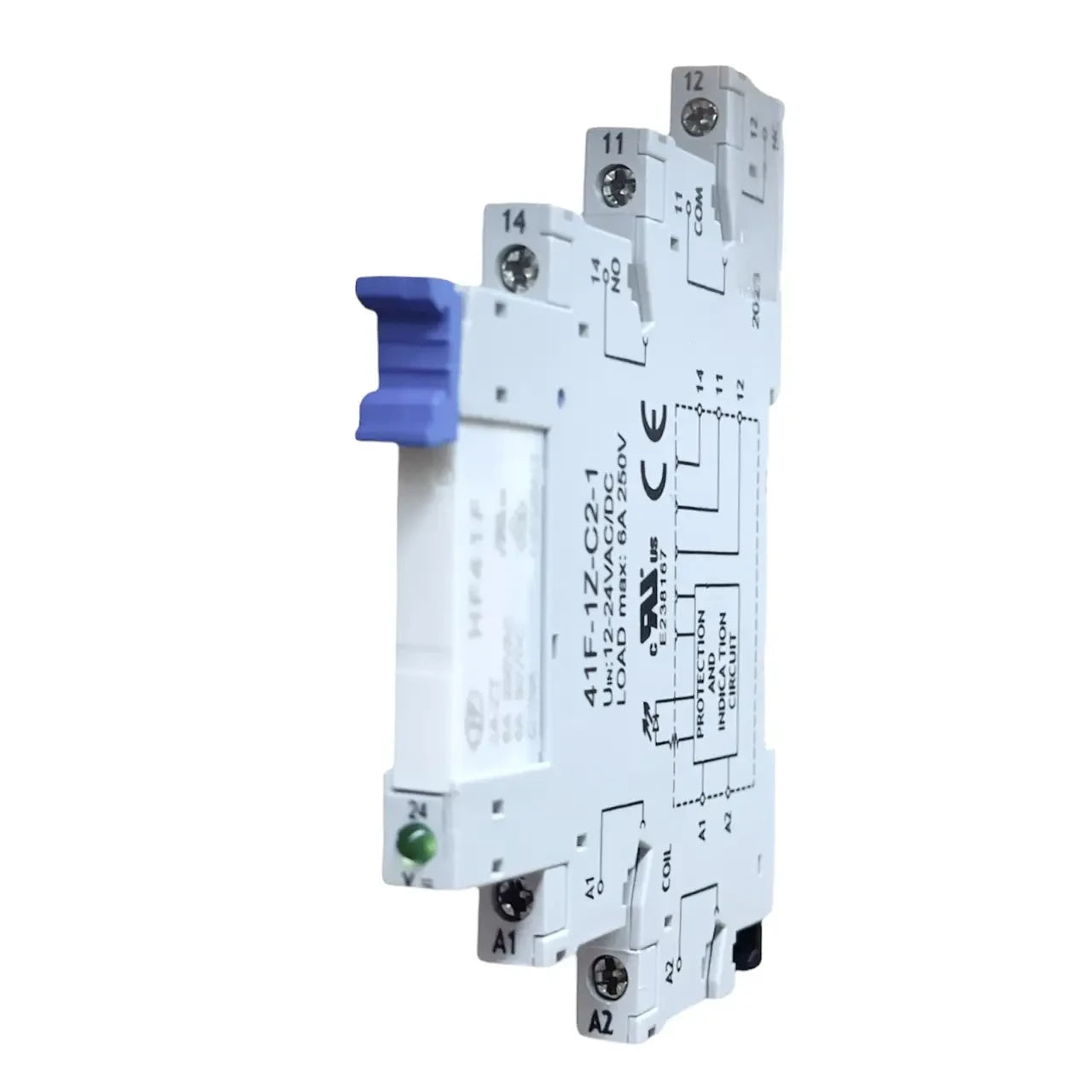

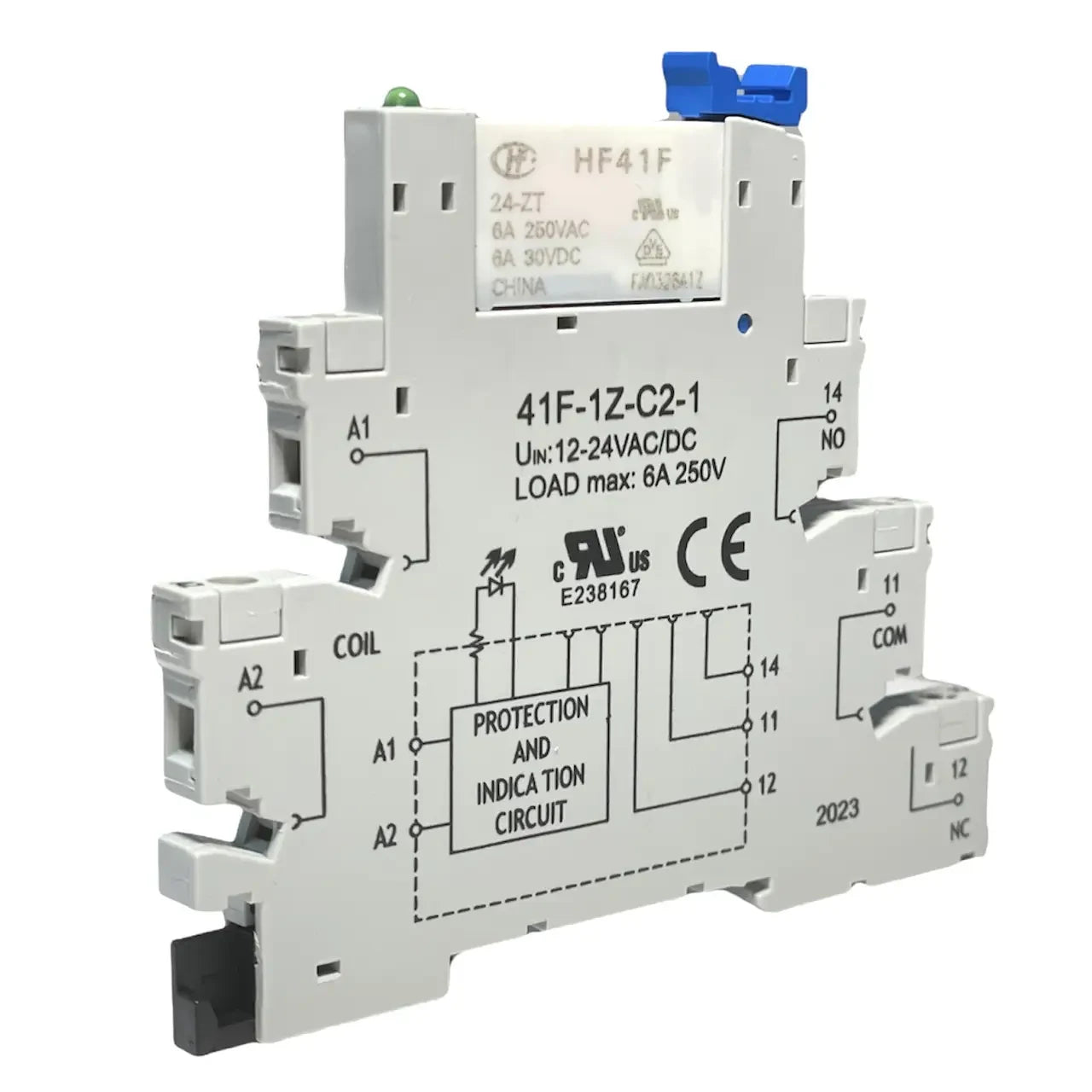

Releeliides koos paigaldusplokiga - 6 A, 12-24 V AC/DC, HB+NC (HF-41F)

Toote kirjeldus

Releeliides HF-41F koosneb baasmoodulist 41F-1Z-C2-1 ja pistikupesaga minireleest HF41F/24-ZT koos toitekontaktidega.
Kasutatakse galvaaniliseks isolatsiooniks, PLC-de, juhtimissüsteemide või andurite juhtimissignaalide võimendamiseks ja väljundahelate lülitusvõimsuse suurendamiseks.

Tänu modulaarsele konstruktsioonile võimaldab relee kiiret vahetamist ilma kogu moodulit lahtivõtmata - ideaalne tööstusrakendustes, automaatika- ja juhtimiskappides.

Omadused ja eelised

• Juhtimis- ja toiteahelategalvaaniline isoleerimine

• Suurenenud PLC-väljundsignaalidelülitusvõimsus

• DIN-riba paigaldamine (standard 35 mm)

• Kiire relee vahetus - pistikupesaga konstruktsioon ilma kogu mooduli lahtivõtmiseta

• Ruumi kokkuhoid tänu ainult 6 mm laiusele

• LED-seisundi märguanne (roheline relee aktiveerimise märgutuli)

• Sobib AC/DC sisendpingele 12-24 V

Tehnilised parameetrid

• Sisendpinge: 12-24 V AC/DC

• Kontaktide nimitööpinge:

  • AC: 250 V

  • ALALISVOOL: 30 V

• Nimivool: 6 A

• Kontaktide tüüp: NO + NC (1 lülituskontakt)

• Indikaator: roheline LED

• Töötemperatuur: -20...+55 °C

• Kaitseaste: IP20

• Mooduli laius: 6 mm

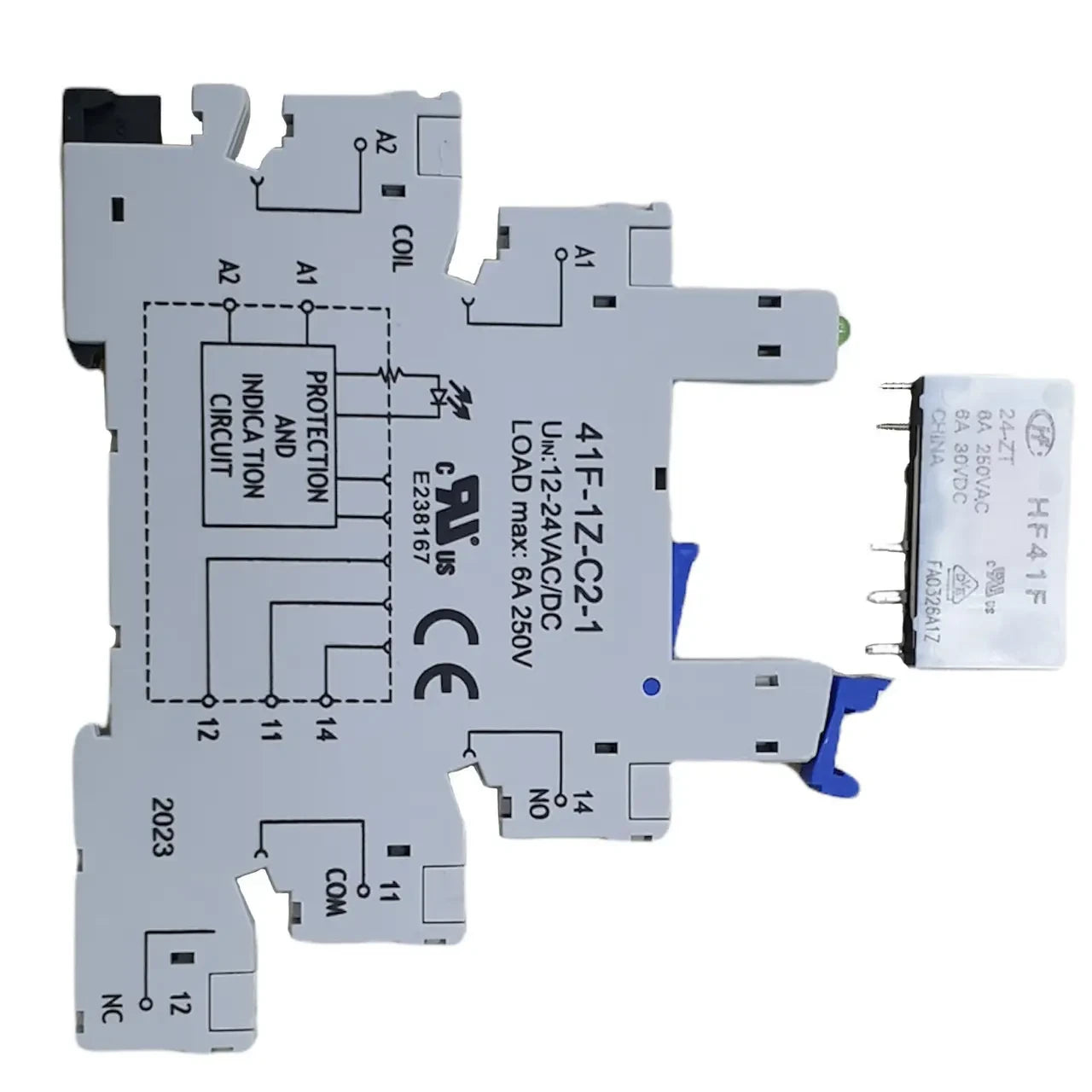

• Konstruktsioon: alus + pistikrelee HF41F

Rakendus

• Automaatika ja tööstusjuhtimine

• Väikese vooluga PLC väljundid

• Signaal- ja toiteahelate eraldamine

• Kontaktorite, ventiilide, mootorite, signaalimise juhtimine

• Paigaldamine suure elementide tihedusega korpustesse
