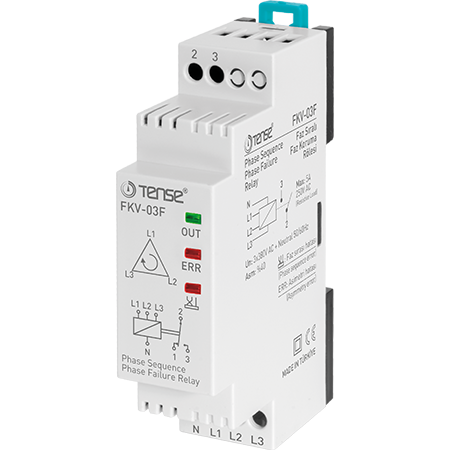

Faasijuhtimisrelee FKV-03F

FKV-03F - relee faaside jälgimiseks, TENSE

Toote kirjeldus

FKV-03F relee on ette nähtud kolmefaasiliste elektrimootorite kaitsmiseks vale faaside järjestuse, faasirikke ja pingeasümmeetria (fikseeritud 40%) eest. Seade sisaldab neutraaljuhet ja selget LED-indikaatorit, mis näitab olekut ja vigu.

Funktsioon ja toimimine

• Normaalne töö: OUT LED põleb, relee aktiivne.

• Asümmeetria viga: LED ERR välja lülitatud, relee deaktiveeritud.

• Vale faaside järjestus: veaindikaator põleb, LED OUT välja lülitatud, relee deaktiveeritud.

• Kontaktid:

  • Relee aktiivne: 2 (COM) ja 3 (NO) lülitatud.

  • Relee deaktiveeritud: 2 (COM) ja 3 (NO) lülitatud.

Tehnilised andmed

• Tööpinge: 3×380 V AC + neutraaljuhe.

• Sagedus: 50/60 Hz

• Energiatarve: <6 VA

• Asümmeetria: fikseeritud 40%

• Kontakt: 5 A / 250 V AC (takistuslik koormus)

• LED-indikaator: 3 dioodi

• Paigaldamine: DIN-riba

• Töötemperatuur: -20 °C kuni +55 °C

• Kaabli läbimõõt: kuni 2,5 mm²

• Kaal: <150 g

Rakendus

• Kolmefaasilised elektrimootorid

• Tööstusmasinad ja pumbad

• Elektrivõrgu kvaliteedi suhtes tundlikud seadmed
