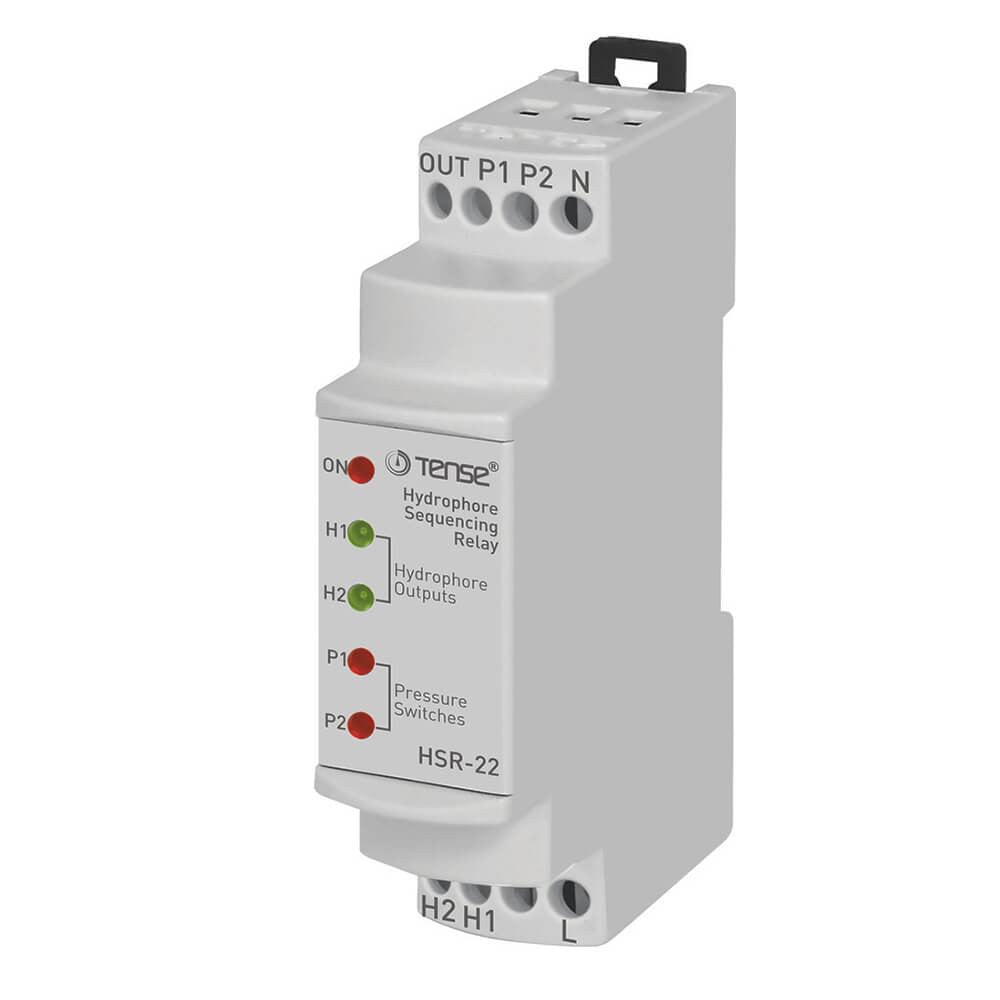

Hüdrofooride järjestuse relee

Üldine teave

Hüdrofoori nihkereleed on kavandatud selleks, et

vajaduse korral käivituma ja töötama samaaegselt.

Seadme kasutamine ja tööpõhimõte

Hüdrofooride järjestus on järgmine: (H1) - (H2) - (H3) ja (H1-H2) -.

(H2-H3) - (H1-H3). See aktiveerib hüdrofoorid sama numbri juures,

kus lülitid on suletud ja hoiab neid töös ajavahemiku "t" jooksul. Aja "t" lõppedes aktiveerub järgmine hüdrofoor või hüdrofooride rühm ja

t jätkub sel viisil. Deaktiveerib hüdrofonid sama numbri juures,

kus lülitid on avatud.

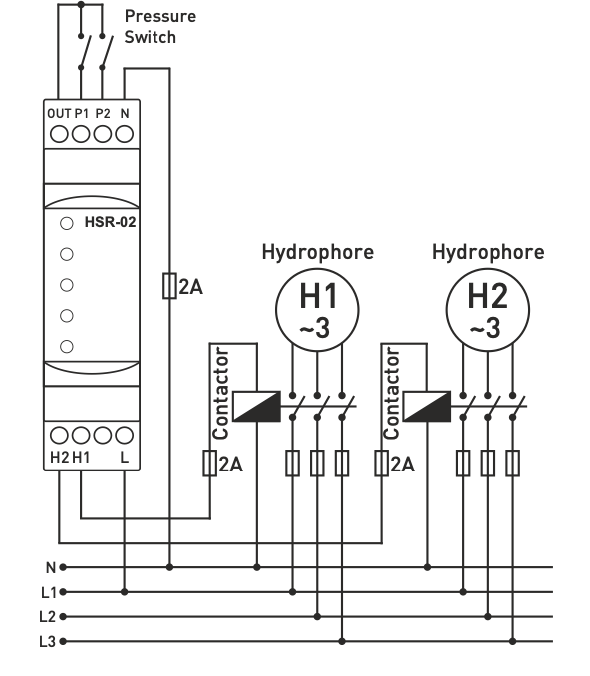

Märkus: Ärge ühendage voolu sisenditele ja väljunditele (P1, P2, P3).

rõhulülitit.

Hooldus

Lülitage seade välja ja ühendage see pistikupesadest lahti. Puhastage seadme koonus tampooniga. Ärge kasutage juhtmeid ega kemikaale, mis võiksid

seadet kahjustada. Pärast puhastamist veenduge, et seade töötab.

Hoiatus

Kasutage seadet vastavalt kasutusjuhendile.

Ärge kasutage seadet niiskes keskkonnas.

Seade sisaldab lülitit ja kaitselülitit.

Asetage lüliti ja kaitselüliti seadme lähedale nii, et operaator jõuaks neile kergesti ligi.

Märgistage lüliti ja kaitselüliti järgmiselt

seadme vabastusühendust.

Tehnilised andmed:

Tööpinge (Un).....: 150-250V AC

Töösagedus.......: 50/60 Hz.

Töövõimsus..............: <6VA

Töötemperatuur....: -20°C.... +55°C

Aeg(t)......................: 10 minutit

Ekraan......................: HSR-02=5 x LED, HSR-03=7 x LED

Ühendustüüp............: Klamberühendus

Kontakt.....................: 3A/250V AC (takistuslik koormus)

Hüdrofonide arv........: 2 (HSR-02) ja 3 (HSR-03).

Kaabli läbimõõt..............: 1,5 mm² (HSR-02), 2,5 mm² (HSR-03)

Kaal..........................: max. 220g.

Paigaldamine..........................: Vertikaalne paneelile või DIN-redelile paigaldamine.
