Järelevalve/kaitse kolmefaasiline relee ülepinge, alajäägi kontrollimiseks

Releed tundliku tööpinge ja alarõhu all olevate seadmete kaitseks võrgupingest põhjustatud rikete eest. Ühefaasilised. Tootja TENSE.

Üksikasjalik kirjeldus

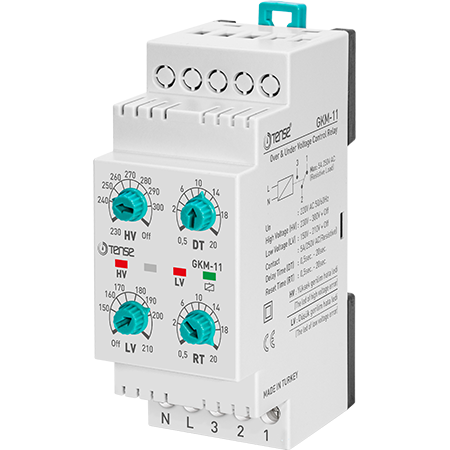

GKM-11 üle- ja alajõude jälgimise relee, ühefaasiline

GKM-11 reguleeritav pingekaitserelee (üle- ja alaspinge) on ette nähtud pinge mõõtmiseks ja rikete vältimiseks relee väljalülitamisega (koormuse väljalülitamisega) ühefaasilistes jaotussüsteemides, jaotuskilpides ja seadmetes. See jälgib pinge suurust 1-faasilises süsteemis L-N vahel.

Pöördpotentsiomeetrite abil on võimalik määrata ülemine ja alumine pinge piir, mille juures väljundrelee kontakt avaneb. Reguleeritav ajaline viivitus "DT" ja "RT" võimaldab kõrvaldada liiga kiire soovimatu reageeringu. Võimaldab sisemiselt voolu jälgitavast pingest. Normaalset seisundit näitab roheline LED. Vea seisundit näitavad 2 punast valgusdioodi "LV" ja "HV" ning relee väljundkontakti avanemine.

Tehnilised andmed

Tööpinge: 220 V AC, 50/60 Hz.

Kõrgepinge: 230 V-300 V

Madalpinge: 150V-210V

Viivitusaeg: 0,5 s - 20 s.

Tagasipanekuaeg: 0,5 s - 20 s.

Töövõimsus: <6 VA

Töötemperatuur: -20 °C ..... + 55 °C

Näidik: 3 LED-dioodi

Ühendustüüp: DIN-riba paigaldus.

Kaal: 0,100 kg

Kontakt: 5A / 250VAC Takistuskoormus

Töökõrgus: < 2000 m
