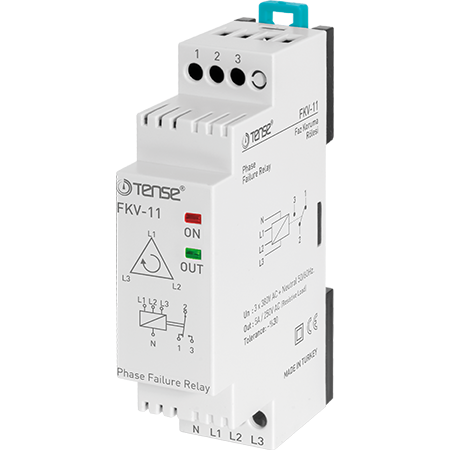

Faasijuhtimisrelee FKV-11 | TENSE

FKV-11 faasijuhtimisrelee on ette nähtud kolmefaasiliste seadmete kaitsmiseks elektrivõrgu põhiliste rikete - eelkõige faasihäirete (faasipöördumine), faasirikke ja faaside asümmeetria- eest. Relee tagab elektrimootorite, pumpade, kompressorite ja muude kolmefaasiliste seadmete usaldusväärse töö.

Mudelil on fikseeritud 30%-line asümmeetria ja see on mõeldud paigaldamiseks ühele DIN-riba.

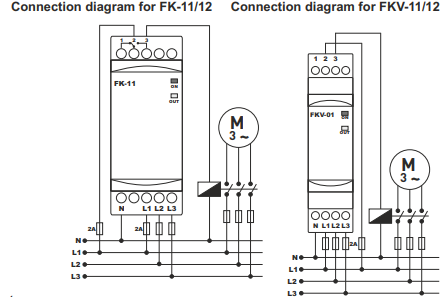

Kuidas FKV-11 relee töötab (tööalgoritm)

Normaalne töö

• Kõik kolme faasi pinged on olemas.

• Faasid on ühendatud õiges järjekorras.

• Pinge on lubatud vahemikus.

• Kontaktid 2-3 on lülitatud, LED OUT → väljund aktiivne.

Asümmeetria või pinge kõrvalekalle

• Kui ühe faasi pinge muutub rohkem kui 30% või kui mitmesuunaliste väärtuste muutuste summa ületab selle piiri:

  • põleb LED ASM (asümmeetria märguanne),

  • kontaktid 2-3 katkestavad ühenduse,

  • kontaktid 1-2 lülituvad sisse,

  • OUT LED kustub.

Normaalsele tasemele naasmine

• Kui pinge naaseb lubatud vahemikku,

• aktiveerib relee uuesti väljundi ja kontaktid 2-3 lülituvad tagasi suletud olekusse.

Peamised omadused ja eelised

• Kaitse:

  • Faasihäired,

  • vale faaside järjestus,

  • faaside asümmeetria (fikseeritud 30%).

• Visuaalne olekuteade LED-iga (OUT / ASM).

• Kiire reageerimine võrgurikke korral.

• Kompaktne konstruktsioon - ainult 22,5 mm lai.

• Lihtne DIN-riba paigaldamine.

Tehnilised parameetrid

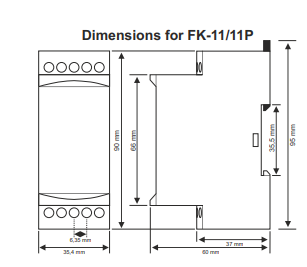

Mõõtmed

• Pikkus: 85 mm

• Kõrgus: 77,6 mm

• Laius: 22,5 mm
