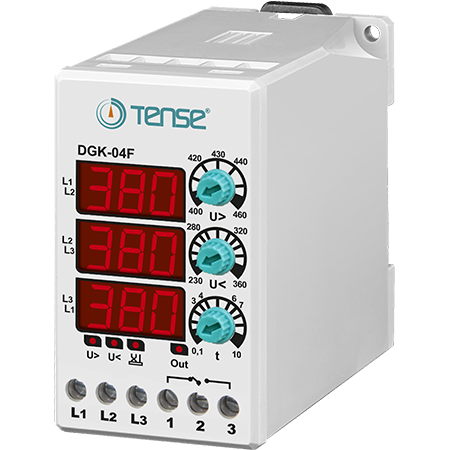

Kolmefaasiline digitaalne pingekaitse-relee faaside järjekorra kontrolliga (ilma nulljuhita), DGK-04F

Digitaalne kolmefaasiline pingekaitse-relee DIN-siinile, Tense

Mikroprotsessoriga kaitserelee Tense DGK-04F on mõeldud tundlike tööstusseadmete ja mootorite kompleksseks kaitsmiseks kolmefaasilistes võrkudes esinevate pingekõikumistega seotud ohtude eest. Seade jälgib pidevalt koondpinget ja pakub väga täpset kaitset ülepinge, alapinget ja faaside vale järjekorra vastu. Selle mudeli eripäraks on ühendus, mis ei vaja nulljuhtme ühendamist (asümmeetrilised/kolmejuhtmelised võrgud).

Relee on varustatud digitaalsete ekraanidega, mis annavad kohese ülevaate üksikute faaside seisundist. Kasutaja saab täpselt seadistada pinge piirväärtused ja ajalise viite, et filtreerida välja lühiajalised võrgu piigid ja vältida soovimatut lülitamist. Kompaktne modulaarne konstruktsioon tagab lihtsa paigaldamise standardse 35 mm DIN-kinnitusprofiilile.

Peamised funktsioonid ja kaitsed

• Üle- ja alapingekaitse: Lülitab väljundi automaatselt välja, kui pinge ületab või langeb alla seatud piirid.

• Faaside järjekorra kontroll: takistab mootorite vastupidises suunas töötamist faaside vale ühendamise korral.

• Ilma nulljuhtmeta (Non-Neutral): Ideaalne süsteemidele, kus N-juhtme pole saadaval või seda pole vaja.

Tehnilised parameetrid

• Tootetüüp: Digitaalne pingekaitse rele

• Faaside arv: 3 (kolmefaasiline ühendus ilma N-juhtmeta)

• Nimipinge ($U_n$): 3× 380 V AC (50/60 Hz)

• Paigaldusviis: 35 mm DIN-paigaldusliist / paigaldusplaat

• Väljundkontakt: 5 A / 250 V AC (takistuskoormus)

Seadistusvahemikud

• Ülepinge kaitse (High Voltage): 400 – 460 V AC (reguleeritav)

• Alapinge kaitse (Low Voltage): 230 – 360 V AC (reguleeritav)

• Vea ooteaeg (Error Waiting Time): 0,1 – 10 s (reguleeritav)
