Kolmefaasiline jälgimisrelee PTC-juhtimisfaasiga faasiväljalülitus/asümmeetria/järjekord

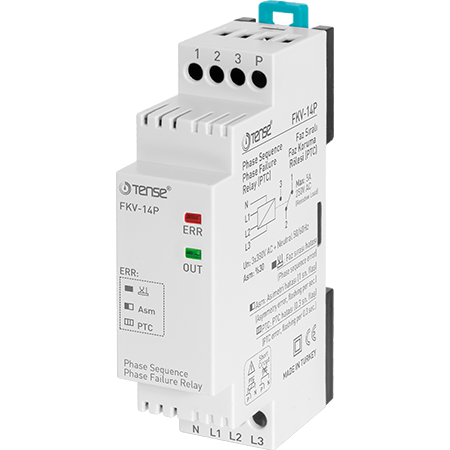

Kolmefaasiline relee faaside juhtimiseks koos väljasõidukaitsega ja mähiste temperatuuri kontrolliga, TENSE - FKV-14P

Toote kirjeldus

FKV-14P kolmefaasiline faasijuhtimisrelee on ette nähtud kolmefaasiliste elektrimootorite ja seadmete kaitsmiseks elektrivõrgu kriitiliste rikete eest. See pakub põhjalikku kontrolli faaside olemasolu, faasirikke, faasihäirete, asümmeetria (fikseeritud 40%), faaside väärjärjestuse ja mootori mähiste ülemäärase temperatuuri üle. Varustatud neutraaljuhiga ja mõeldud DIN-riba paigaldamiseks.

Peamised funktsioonid

• Kontrollib kõigi kolme faasi olemasolu

• faasirikke kaitse

• faaside ummistumise (kinkimine) tuvastamine

• Fikseeritud pingeasümmeetria kontroll 40%

• Kaitse vale faaside järjestuse vastu

• Mootori mähiste temperatuuri kontroll

• Optiline olekuindikaator (LED OUT)

• Automaatne töö taastamine, kui parameetrid naasevad lubatud vahemikku

Tööpõhimõte

• Normaalne töö: kui kõik kolm võrgupinget on olemas, faaside järjestus on õige ja mähise temperatuur ei ületa piirväärtusi, lülitub relee sisse (kontaktid 15-18 on suletud) ja LED OUT süttib.

• Pinge viga või asümmeetria: kui mõne faasi pinge kaldub rohkem kui 40% kõrvale, avanevad kontaktid 15-18 ja kontaktid 15-16 lülituvad sisse; OUT LED kustub.

• Faasijärjestuse viga: relee reageerib, avades kontaktid ja lülitades OUT LED välja.

• Mähise temperatuuri ületamine: relee katkestab väljundi, kuni temperatuur taastub lubatud piiridesse.

• Töö taastamine: Relee naaseb automaatselt tööseisundisse pärast parameetrite normaliseerimist.

Tehnilised andmed

• Seadme tüüp: faasi jälgimisrelee

• Faaside arv: 3 + N

• Asümmeetria: 40% (fikseeritud)

• Mähise temperatuurikaitse: Jah

• Väljundkontaktid: 15-18 (suletud töö korral), 15-16 (suletud rikke korral)

• Indikaator: LED OUT

• Paigaldamine: DIN-riba

• Tootja: TENSE (Türgi)

Eelised

• Põhjalik mootori ja juhtmestiku kaitse

• Stabiilne töö tänu fikseeritud 40%-lisele asümmeetriale

• Lihtne paigaldus DIN-riba külge

• Funktsiooni automaatne taastamine ilma operaatori sekkumiseta

• Usaldusväärne kaitse karmides tööstustingimustes

Tüüpilised rakendused

• Kolmefaasilised elektrimootorid

• Tööstuslikud pumba süsteemid

• Kompressorid

• Ventilaatorid

• Pingerežiimi ja -kvaliteedi suhtes tundlikud masinad
