Järelevalve/kaitse kolmefaasiline relee ülepinge, alajäägi ja asümmeetriajärjekorra kontrollimiseks

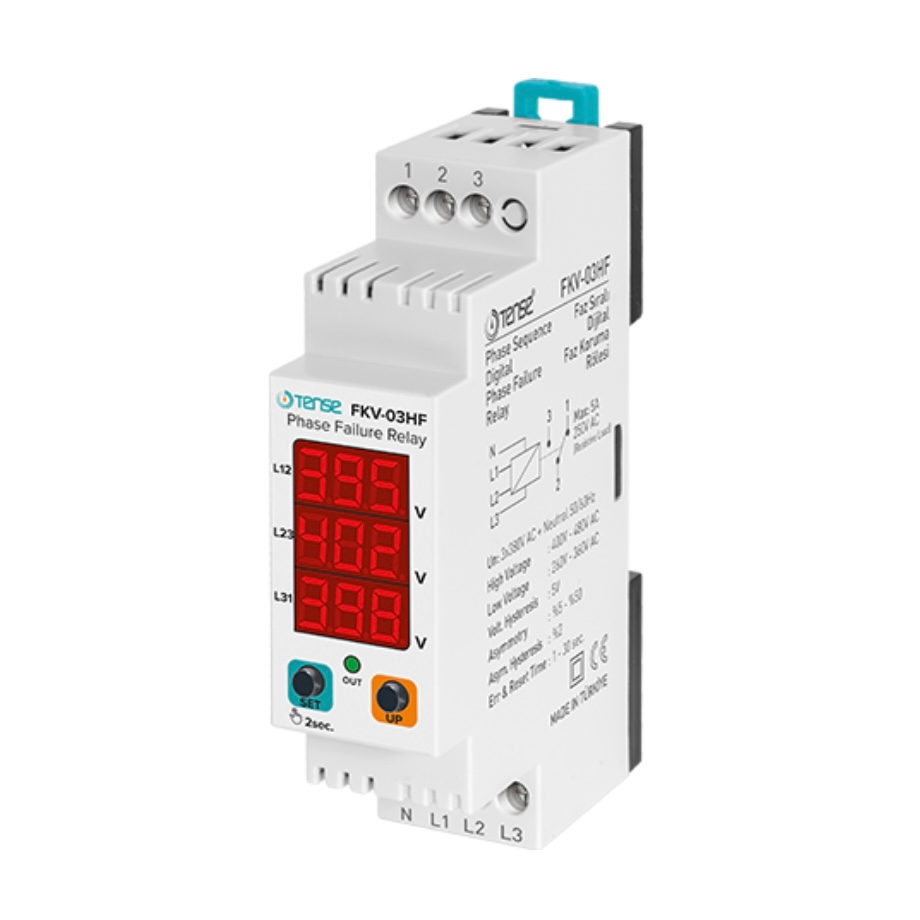

Faasikaitserelee faasijärjestuse juhtimisega, asümmeetria: 5% - 50% (reguleeritav), tootja TENSE (Türgi).

Faasikaitsereleed on ette nähtud kolmefaasiliste elektrimootorite kaitsmiseks faasijärjestuse häirete, pingeasümmeetria, lubatud pingetaseme ületamise või alandamisega seotud võrguhäirete eest.

Pinge: 400 V-480 V vahelduvvool (reguleeritav).

Alampinge: 260 V-360 V vahelduvvoolu (reguleeritav).

Asümmeetria: 5 % - 50 % (reguleeritav)

Vea ooteaeg: 1 s-30 s (reguleeritav)

Tagasipanekuaeg: 1 s - 30 s (reguleeritav)

Faasi vaheldumise kontroll

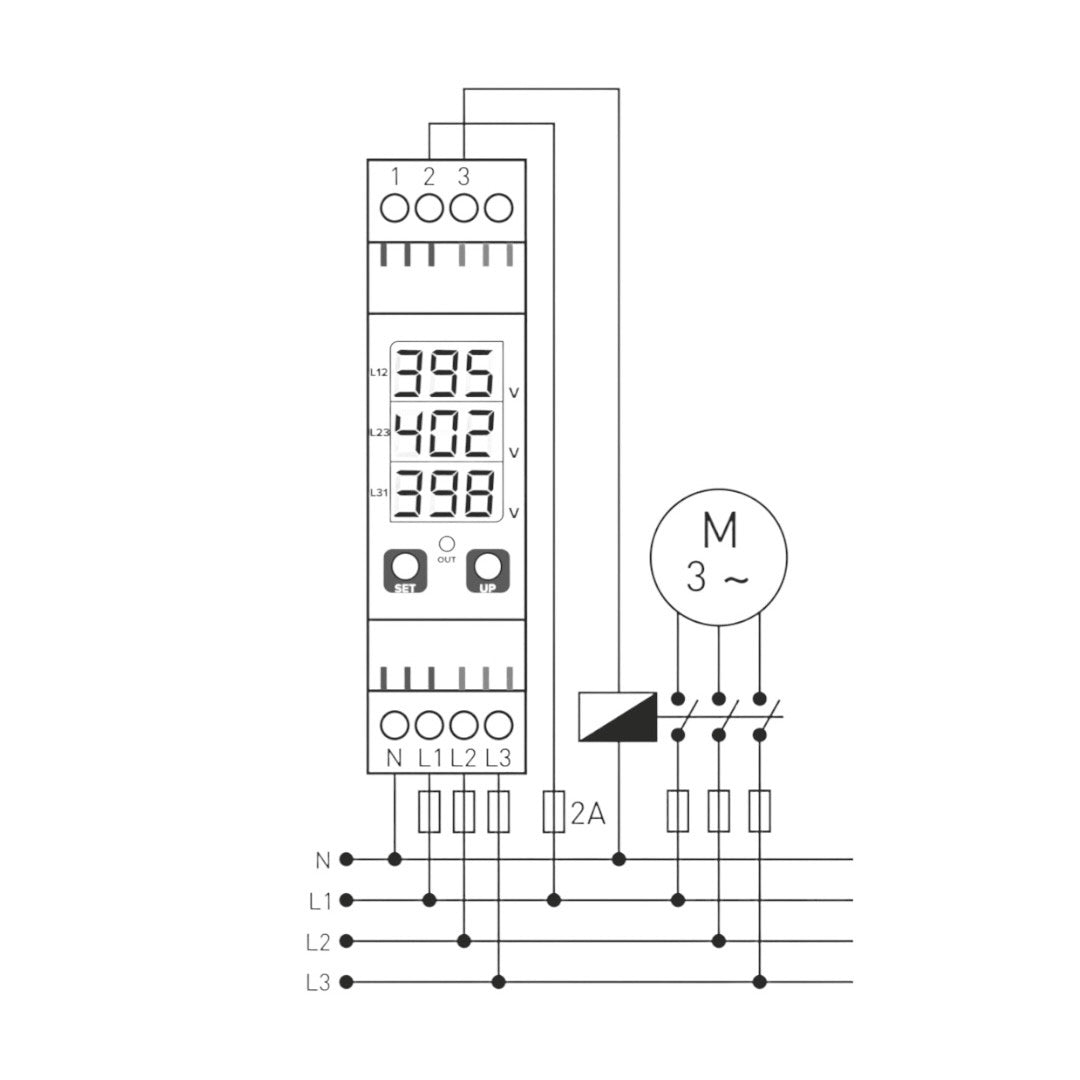

Üldised tööpõhimõtted:

Tavatingimustes:

Kui kõik faasid on lubatud väärtuste piires ja nende järjekord on õige, siis relee pingestub ja LED OUT süttib.

Kõrge pinge (H) rikke korral:

Kui pinge ühel või mitmel faasil ületab määratud väärtust, ootab seade seadistatud vea ooteaja (Err In), seejärel ilmub ekraanile "H", relee lülitub välja ja OUT LED ei sütti.

Kui kõik pinged langevad 5 V alla seadistatud piiri, ootab seade taastumisaja (Err OUT), seejärel lülitub relee sisse ja LED OUT süttib.

Madalpinge viga (L):

Kui pinge langeb ühes või mitmes faasis alla seadistatud piiri, ootab seade Err In, seejärel ilmub L, relee lülitub välja ja OUT süttib.

Kui pinge tõuseb 5 V üle künnisväärtuse, ootab seade Err OUT, seejärel lülitub relee sisse.

Faasi asümmeetria viga (Asa):

Kui faaside vaheline pingeerinevus ületab määratud väärtuse, ootab seade Err In, seejärel kuvatakse "ASy", relee lülitub välja.

Kui asümmeetria väheneb 2% võrra seatud künnisest, ootab seade Err OUT, seejärel lülitub relee sisse.

Faasijärjestuse viga (pHs):

Kui faasijärjestus on katki, ootab seade Err In, seejärel kuvatakse "phs", relee lülitub voolust välja. Kui õige järjestus taastub, ootab seade Err OUT, misjärel lülitub relee sisse.

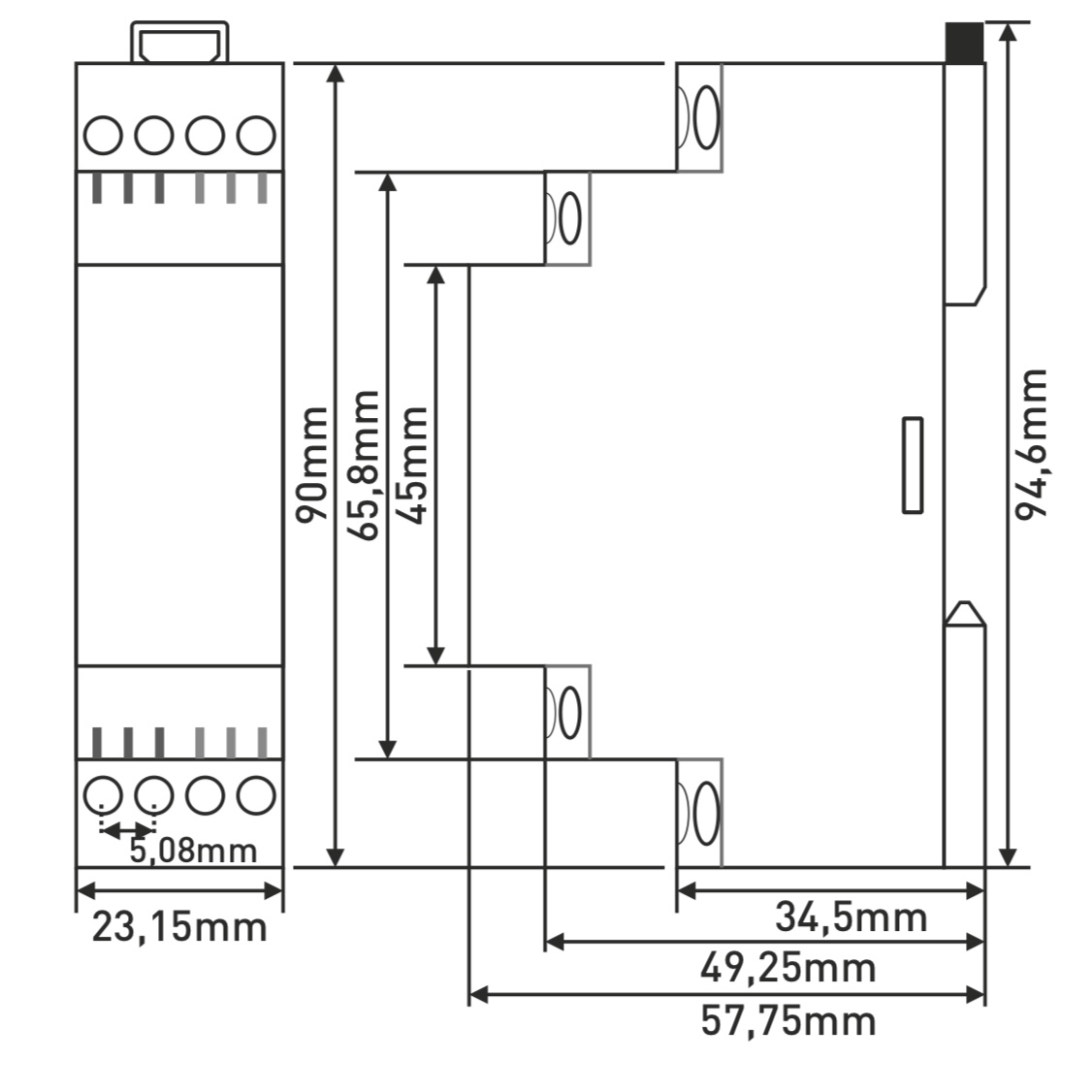

Tehnilised andmed

Tööpinge (Un) 3×380 VAC + nulljuhtimispinge

Sagedus 50/60 Hz

Võimsus < 6 VA

Töötemperatuur -20°C kuni +55°C

Kõrge pinge künnis 400-480 V AC

Madalpinge künnis 260-360 V AC

Asümmeetria (reguleerimine) 5% kuni 50%

Releekontakt 5 A / 250 V AC (takistuslik koormus)

Näidik 3×3-segmendiline näidik, 1 LED

DIN-redeli paigaldus

Kaal < 150 g

Maksimaalne paigalduskõrgus < 2000 m
