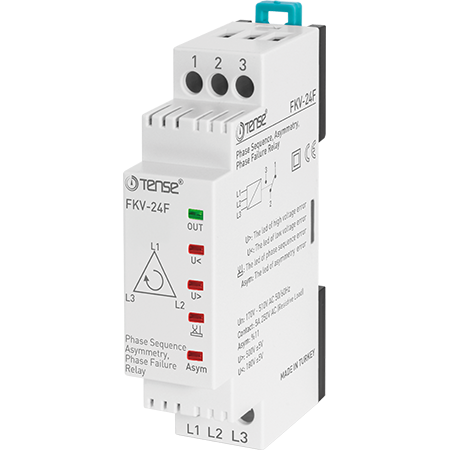

Kolmefaasiline järelevalve/kaitserelee faasikatkestuse/ülepinge/ülepinge kontrollimiseks

Faasikaitsereleed on ette nähtud selleks, et kaitsta seadmeid, millel on täpsed tööpinge väärtused ja faasivahetuse funktsioonid, rikete eest, mis võivad tekkida liinipinge ja mootori temperatuuri tõttu.

FKV-24F-l on pidev asümmeetria 11%. See võib töötada pingel 180 kuni 500 VAC.

Asümmeetria tähendab pinge väärtuste erinevust. Eriti kolmefaasiliste koormuste, näiteks mootorite puhul tarbib kõrgepinge mähis suurt voolu ja madalpinge mähis madalat pinget. Seetõttu töötavad nad tasakaalustamata ja mähised saavad aja jooksul kahjustada.

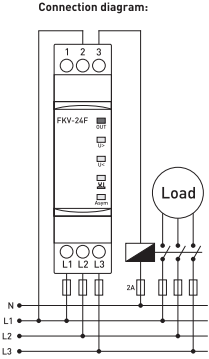

Seadme sisselülitamisel on kontaktorite kontaktid 1 (NC) ja 2 (COM) suletud ning kontaktid 2 (COM) ja 3 (NO) avatud. Kui pingeväärtused on normaalses vahemikus, süttib relee LED (OUT); kontaktoriklemmid 1 (NC) ja 2 (COM) on avatud, kontaktoriklemmid 2 (COM) ja 3 (NO) on suletud.

Kui pinge väärtuste vahe ületab 11%, kustub relee LED umbes 1 sekundi pärast ja kontaktorite 1 (NC) ja 2 (COM) kontaktid lülitatakse sisse ning kontaktorite 2 (COM) ja 3 (NO) kontaktid katkestatakse. Kui pinge väärtuste vahe väheneb 5 V võrra, süttib relee LED ja kontaktorite 1 (NC) ja 2 (COM) kontaktid lülituvad välja ning kontaktorite 2 (COM) ja 3 (NO) kontaktid lülituvad sisse.

Kui faaside järjestus on õige, süttib relee LED; kontaktorite 1 (NC) ja 2 (COM) klemmid on lahti ühendatud ning kontaktorite 2 (COM) ja 3 (NO) kontaktid on sisse lülitatud. Kui faaside järjestus on vale, süttib relee LED, relee LED kustub ja kontaktorite 1 (NC) ja 2 (COM) kontaktid on pingestatud ning kontaktorite 2 (COM) ja 3 (NO) kontaktid on pingestatud.

Kui pinge väärtus ületab kõrgepinge seadepunkti, süttib kõrgepinge viga (U>) näitav LED. Kui pinge väärtus ei lange 2 sekundi jooksul alla normaalväärtuse, on seadmel kõrgepinge viga. Selles asendis lülitub relee LED välja, kontaktorite 1 (NC) ja 2 (COM) kontaktid on suletud ning kontaktorite 2 (COM) ja 3 (NO) kontaktid on avatud. Kui pinge väärtus langeb 5 V võrra alla kõrgepinge seadepunkti, lülitub kõrgepinge viga näitav LED välja ja seade hakkab loendama vea viivitusaega (t). Kui vea ooteaeg on möödunud, süttib relee LED, kontaktori kontaktid 1 (NC) ja 2 (COM) on avatud ning kontaktori kontaktid 2 (COM) ja 3 (NO) on suletud.

Kui pinge väärtused langevad alla madalpinge seadepunkti, süttib madalpinge viga (U<) näitav LED. Kui pinge väärtused ei tõuse vea viivitusaja jooksul normaalseks, on seadmel madalpinge viga. Selles asendis kustub relee LED, kontaktoriklemmid 1 (NC) ja 2 (COM) on suletud ning kontaktorikontaktid 2 (COM) ja 3 (NO) on lahti ühendatud. Kui pinge väärtus ületab madalpinge seadepunkti 5 V võrra, kustub madalpinge viga näitav LED ja seade hakkab loendama vea viivitusaega (t). Kui vea viivitusaeg on möödunud, süttib relee LED ning kontaktorite 1 (NC) ja 2 (COM) kontaktid on lahti ühendatud ning kontaktorite 2 (COM) ja 3 (NO) kontaktid on suletud.

Peamised omadused:

Tööpinge (Un): 3x380 VAC.

Töösagedus: 50/60 Hz.

Töövõimsus: <4 VA

Töötemperatuur: -20 °C kuni 55 °C.

Madalpinge: 180 VAC (fikseeritud)

Kõrge pinge: 500 VAC (fikseeritud)

Asümmeetria: ~%11 (fikseeritud)

Neutraalse juhi puudumine: jah

Indikaator: 5 LED-i

Kontakt: 5A / 250 VAC aktiivne koormus

Kaabli läbimõõt: 2,5 mm2

Kaal: <110 g.

DIN-riba paigaldamine.
