Kolmefaasiline järelevalve/kaitserelee jälgib faasi/asümmeetria/pinge rikkeid

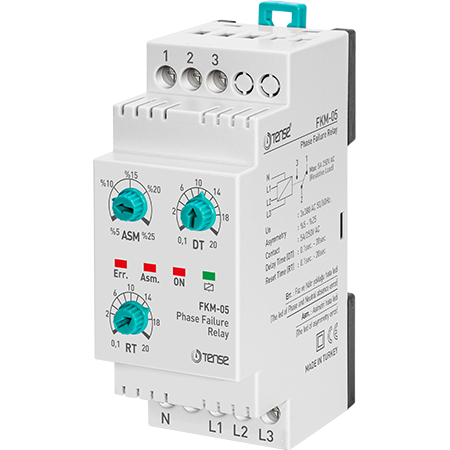

Mikroprotsessoriga relee FKM-05/05F kontrolliks ja faaside järjestuseks, kolmefaasilise elektrimootori kaitseks, 5 A, 140-300 V AC, 5-25 % asümmeetria, ilma neutraalita - TENSE

Asümmeetria reguleerimisega faasikaitserelee on ette nähtud kolmefaasiliste mootorite kaitsmiseks, mis on tundlikud liinipinge asümmeetria muutuste suhtes.
Seadme faasidevaheline pingevahemik: 140-300 V.

Tööpõhimõte ja seadistus

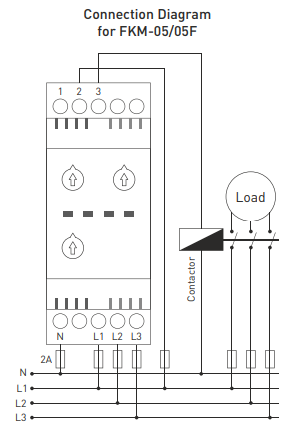

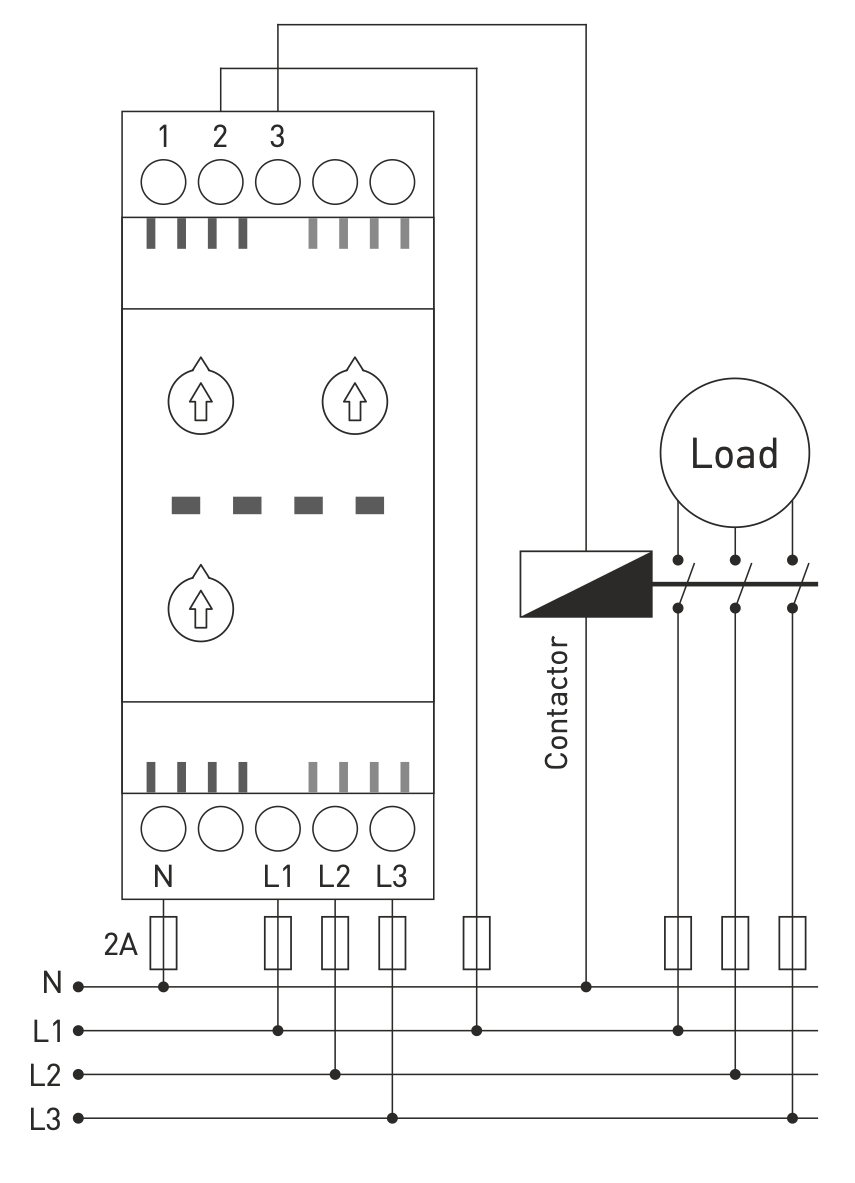

Ühendage relee vastavalt skeemile ja seadistage asümmeetria parameetrid, vea viivitus ja lähtestusaeg vastavalt koormuspinge tööväärtustele.
Tööseisundis, seadistatud asümmeetriale vastavate normaalpinge väärtuste korral on relee aktiivne ja näidiku LED süttib.

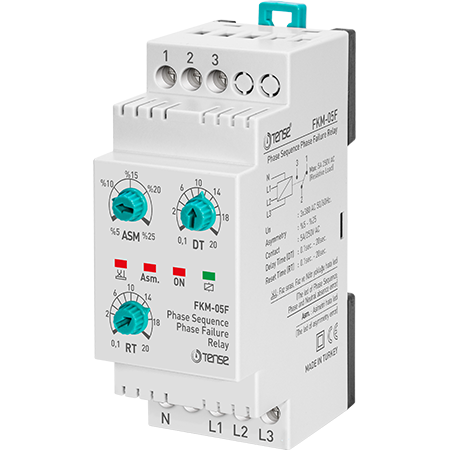

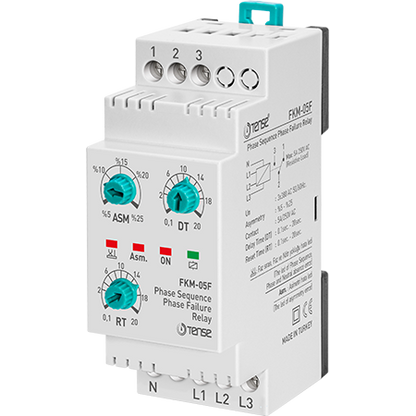

Faasijärjestusega mudelite puhul tuleb tagada õige faasijärjestus.

Kui asümmeetria ületab seadistatud väärtust, süttib asümmeetria vea märgutuli (Asm.) ja relee lülitub pärast seadistatud viivitust (DT) välja.
Kui pinge taastub normaalsetele väärtustele, ootab relee nullemisaja (RT) ja jätkab tööd.

Asümmeetria arvutamise valem

Asümmeetria = ((maksimaalne pinge - minimaalne pinge) / maksimaalne pinge) × 100.

Näide:
((245 - 200) / 245) × 100 = 18,3%.

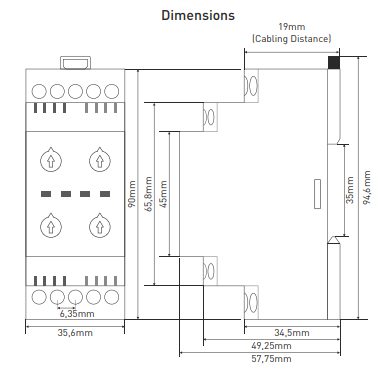

Tehnilised parameetrid

• Tööpinge: 3 × 380 V vahelduvvool, 50/60 Hz

• Nimeline abipinge: 220 V AC, 50/60 Hz (FKM-05 / 05F)

• Asümmeetria vahemik: 5-25 %

• Viivitusaeg (DT): 0,1-20 s

• Nullemisaeg (RT): 0,1-20 s

• Energiatarve: < 6 VA

• Töötemperatuur: -20 °C kuni +55 °C

• Indikaator: 4 valgusdioodi

• Paigaldamine: DIN-riba külge

• Kaal: 0,210 kg

• Lülituskontakt: 5 A / 250 V AC (takistuslik koormus)

• Töökõrgus: kuni 2000 m

• Juhtme ristlõige: 2,5 mm²
