Kolmefaasiline järelevalve/kaitserelee ülepinge, alajäägi, järjestuse/vea kontrollimiseks

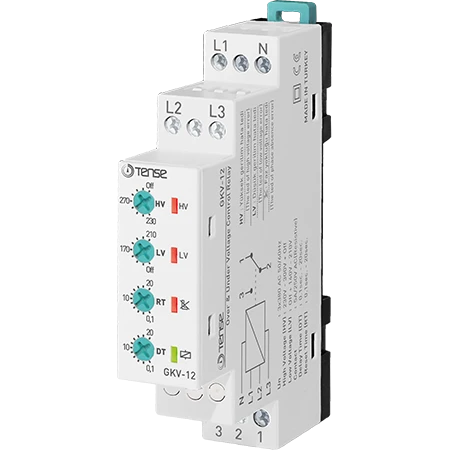

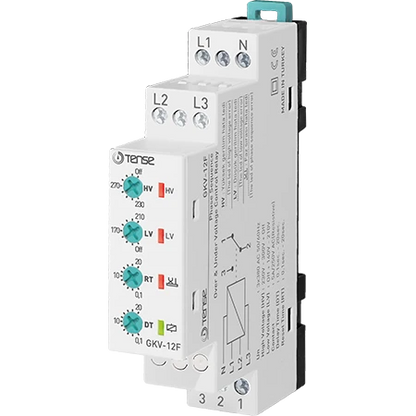

Pinge jälgimise relee koos viivitusajaga tööseisundisse tagasipöördumiseks, suurenenud ja vähenenud pinge jälgimine, minimaalse ja maksimaalse pinge väärtuse seadistamine, koos faaside järjestuse juhtimisega GKV-12F, TENSE

Pinge jälgimise relee tööalgoritm on järgmine:

Kui relee on ühendatud toitepingega ja pinge väärtused vastavad seadistatud väärtustele, aktiveerub relee ja relee LED () süttib. Kui pinge väärtused ületavad seadistatud väärtusi, süttib vastav rikke LED, ootab viivitusaja (DT), mille järel relee deaktiveerub ja relee LED kustub. Kui pinge taastub normaalsetele väärtustele, ootab seade lähtestusaega (RT), mille järel relee aktiveerub ja relee LED süttib.

Vajalikud seadistused ja veateated

• HV: kõrge pinge seadistus, kui pinge tõuseb üle selle väärtuse, süttib HV LED.

• LV: madalpinge seadistus, kui pinge langeb alla selle väärtuse, süttib LV LED.

• DT: viivitusaeg, ooteaeg enne vea sisestamist.

• RT: lähtestusaeg, aeg, mille jooksul tuleb oodata, enne kui relee reageerib, kui pinge taastub normaalseks.

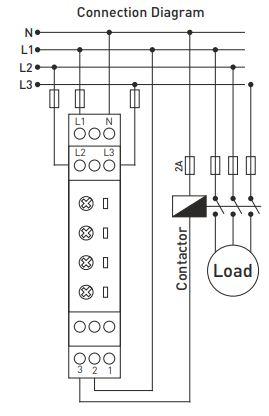

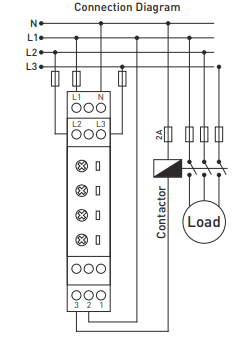

Relee aktiveeritud: kontaktid 2 ja 3 suletud, 1 ja 2 avatud.
Relee deaktiveeritud: kontaktid 2 ja 1 suletud, 3 ja 2 avatud.

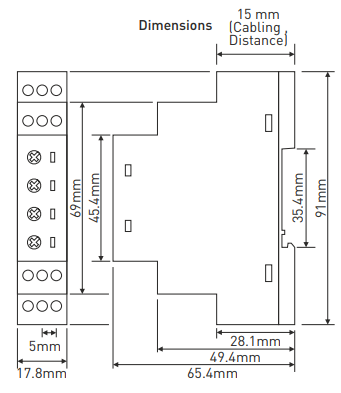

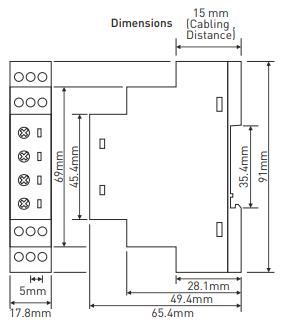

Tehnilised andmed

• Tööpinge: 3 × 380 VAC, 50/60 Hz.

• Nimlik tööpinge: 220 VAC, 50/60 Hz.

• Kõrgepinge: 230 V-300 V

• Madalpinge: 140 V-210 V

• Viivitusaeg: 0,1 s - 20 s

• Tagasipanekuaeg: 0,1 s - 20 s

• Töövõimsus: < 6 VA

• Töötemperatuur: -20 °C kuni +55 °C

• Näidik: 4 valgusdioodi

• Kaal: 0,210 kg

• Kontakt: 5 A / 250 VAC (takistuslik koormus)

• Töökõrgus: < 2000 m

• Kaabli läbimõõt: 1,5 mm²
