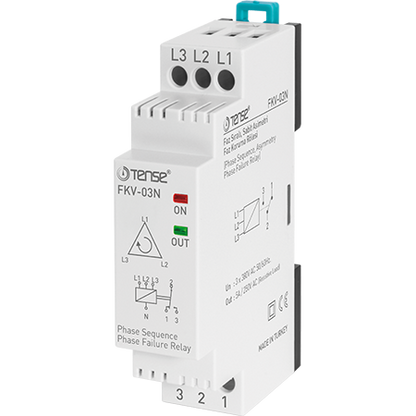

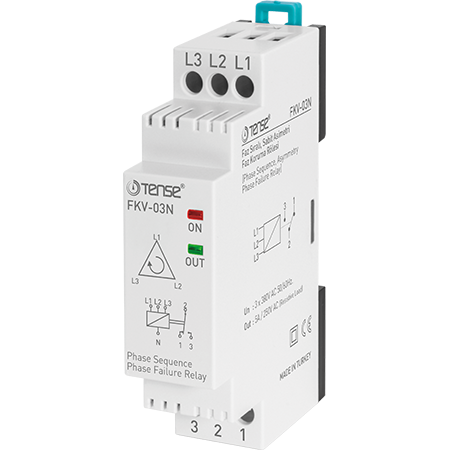

Faasijuhtimisrelee FKV-03N - TENSE

Toote kirjeldus:
FKV-03N on kolmefaasiline kontrollrelee, mis on mõeldud elektrimootorite kaitsmiseks faasivahetuse, faasirikke ja liigse asümmeetria eest. Releel ei ole nulljuhtide kontrolli ja asümmeetria on fikseeritud 40% juures.

See relee sobib ideaalselt tööstuslikeks rakendusteks, kus on vaja mootorite kiiret ja usaldusväärset kaitset ebaõigetest ühendustest või pingekõikumistest põhjustatud kahjustuste eest.

Tööalgoritm

1. Normaalne töö:

   • Kõik kolm faasi on olemas.

   • Faaside järjestus on õige.

   • Pingeasümmeetria on tolerantsi vahemikus ≤ 40%.

   • Relee on töökorras - kontaktid 2-3 on suletud, PWR- ja RLY-indikaatorid põlevad.

2. Vigane seisund:

   • Kui mõne faasi pinge ületab lubatud piire või faaside järjestus on vale:

     • Kontaktid 2-3 katkestavad,

     • Kontaktid 1-2 lülituvad sisse,

     • RLY-indikaator kustub.

3. Tagasipöördumine normaalseks:

   • Kui õige pinge ja faaside järjestus on taastunud, lülitub relee automaatselt tagasi tööseisundisse.

Tehnilised parameetrid

• Toitepinge: 3 × 380 V AC

• Lubatud asümmeetria: 40% (fikseeritud)

• Kontakt: SPDT, max. 5 A / 250 V AC

• Indikaator: LED PWR ja RLY

• Paigaldamine: DIN-riba

• Töötemperatuur: -20 °C kuni +55 °C

• Energiatarve: <6 VA

• Kaal: <150 g
