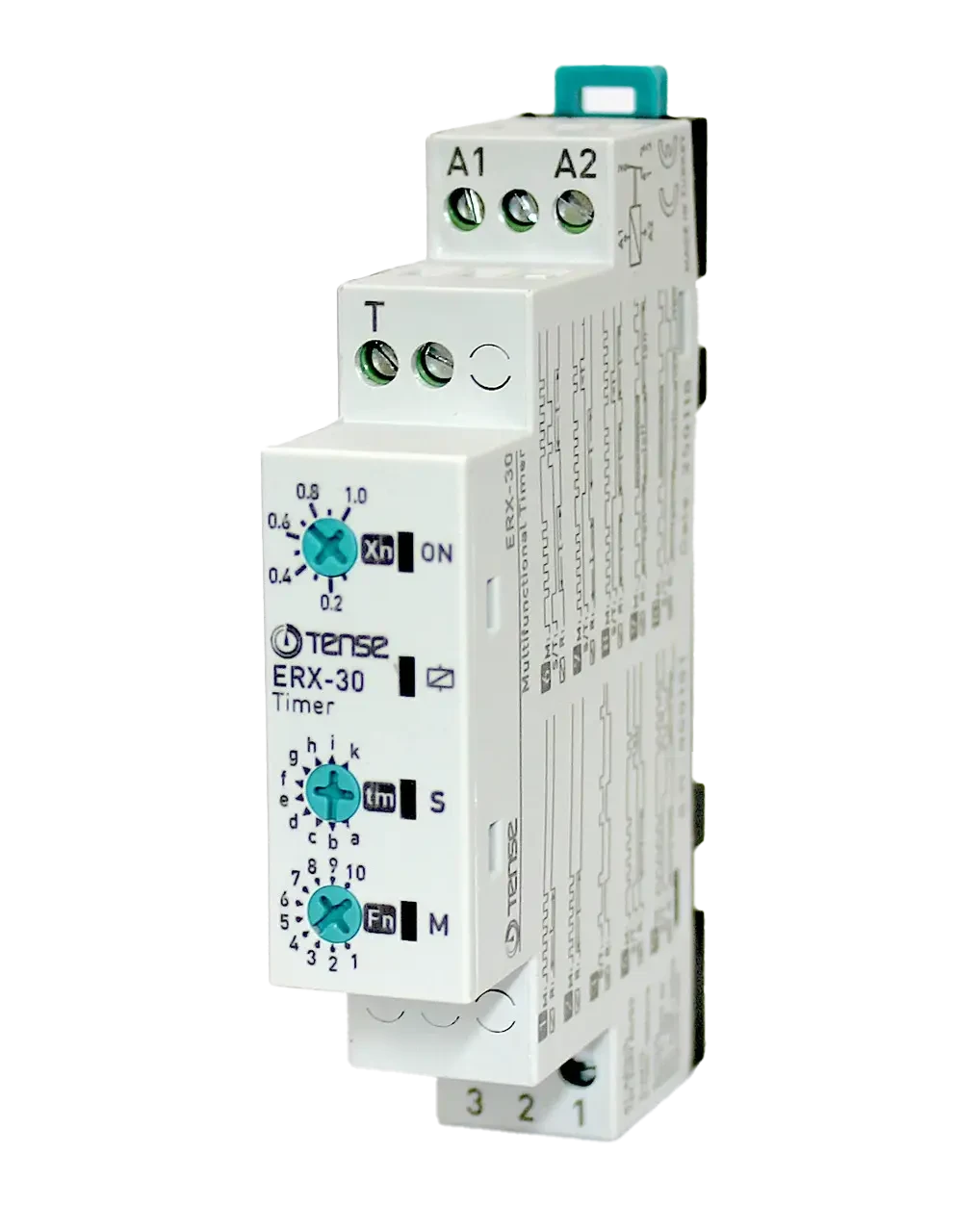

Multifunktsionaalne ajarelee ERX-30 (10 funktsiooni) - 12...240 V AC/DC, 1 lülituskontakt

Toote kirjeldus

Multifunktsionaalne ajarelee ERX-30 on universaalne juhtelement viivitus-, lülitus- ja impulssjuhtimiseks ning perioodilisteks protsessideks automaatikas. See pakub kuni 10 ajafunktsiooni, et katta enamikku ülesandeid tööstus- ja kodumajapidamistes.

See sobib:

• Tootmise automatiseerimissüsteemid (kohvi/seemnete röstimine, pakkeliinid, termilised protsessid),

• ventilatsiooni (tualetid, vannitoad), kütte ja kliimaseadmete juhtimine,

• valgustus (trepid, sildid, kaupluse aknad),

• pesumasinate ja kodumasinate protsesside ajastamine,

• akende avamine/sulgemine, klapid, kliimaseadmed,

• mootorite ja väikeste ajamite juhtimine.

Peamine eelis on universaalne 12-240 VAC/DC toiteallikas, mis võimaldab relee asendada palju erinevaid tüüpe ühes seadmes.

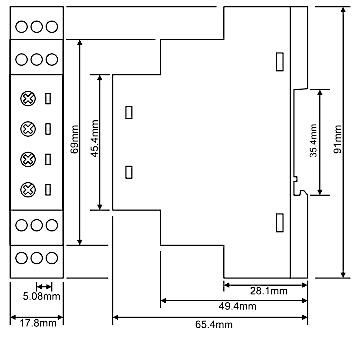

Paigaldamine on standardse 35 mm DIN-riba jaoks.

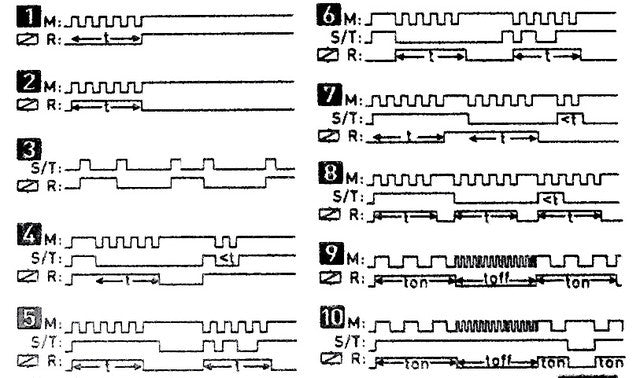

Sisseehitatud ajafunktsioonid (10 funktsiooni)

Relee toetab järgmisi režiime, mis on kasutatavad 12 / 24 / 48 / 110 / 230 V AC/DC pingel:

1. Bistabiilne relee

2. Viivitatud käivitamine (Delay ON)

3. Viivitatud tagasipöördumine (Delay OFF)

4. Flasher - käivitamine koos pausiga

5. Viivitatud käivitamine pärast ümberlülitamist + viivitatud tagasipöördumine (ON/OFF viivituse kombinatsioon)

6. Välklambi käivitamine impulssiga

7. Viivitatud käivitamine pärast ümberlülitamist ja viivitatud tagasipöördumine pärast ümberlülitamist (ON/OFF DELAY)

8. Impulssgeneraator

9. Ühekordne impulss pärast juhtimissisendi väljalülitamist (Single Shot - langev serv)

10. Üksikimpulss pärast juhtimissisendi lülitamist (Single Shot - tõusev serv)

Praktiline rakendus

Releed saab kasutada paljudes rakendustes, näiteks:

• ventilaatorite juhtimine kodumajapidamistes (WC, vannituba),

• trepikodade valgustuse juhtimine,

• kütte või ventilatsiooni sisselülitamine ajaintervallide kaupa,

• reklaamvalgustustahvlite tsükliline juhtimine,

• kontrollsignaalide kontaktipõrge (debonneerimine),

• protsesside juhtimine toiduainetööstuses (liha keetmine, praadimine),

• pumpade, mootorite ja ajamite juhtimine,

• akende, klappide ja ventiilide automaatne avamine/sulgemine,

• seadmete ja tootmisliinide juhtimine.

Seadmete eelised

• Universaalne toiteallikas: 12-240 V AC/DC

• Kuni 10 funktsioonirežiimi

• 1 lülituskontakt

• Sobib kasutamiseks tööstus- ja kodumajapidamistes

• Lihtne DIN-riba paigaldamine

• Asendab täielikult paljud turul olevad kallimad mudelid

• Usaldusväärne töö ja laialdane ühilduvus

Asendab kallimad analoogid

ERX-30 multifunktsionaalne relee võib täielikult asendada neid mudeleid:

E1ZM10, MUR3, MXR1, IZT, E1ZMQ10, MFZ12-230V, ZR-67-BAT, CRM-91H, PCU-511, PCU-511, PCU-520, RF-520,
810.230.00001, 83.02.0.240, PCA-511, RF-511, REV-201, REV-120, CT-MHD, THC-M1, PCU-501,
PCU-530, PCM-10, 600XU-A-1-CU, BMR TRF10, CRM-91H/UNI, MCR-MB-003, MCR-MA-003.
