ONKA voolutrafo - Voolutrafo 1200/5A, 80MM, KLASS 0.5S, 15VA (TK8012005309 / 80011770)

Slide-on mõõtetrafo primaarsetele nimivooludele 1200 A, sekundaarsele voolule 5 A, nimiväljunditele 15 VA, saadaval täpsusklassis 0,5S, ONKA.

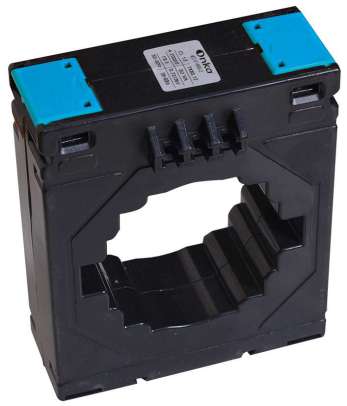

ONKA TK8012005309 - sissepandav voolutrafo 1200/5 A (15 VA, täpsusklass 0,5S).

ONKA TK8012005309 voolutrafo on kvaliteetne pistikmoodulitrafo, mis on mõeldud sinusoidse vahelduvvoolu kaudseks mõõtmiseks elektrikilpides, paneelides ja professionaalsetes mõõtesüsteemides. Tänu oma vastupidavale konstruktsioonile ja täpsele mõõteklassile sobib see nõudlikeks tööstuslikeks ja kaubanduslikeks rakendusteks.

Peamised tehnilised näitajad

• Esmane nimivool: 1200 A

• Sekundaarne nimivool: 5 A

• Nimikoormus (sekundaarne): 15 VA

• Täpsusklass: 0,5S - kõrge täpsus koormuse mõõtmiseks ja jälgimiseks

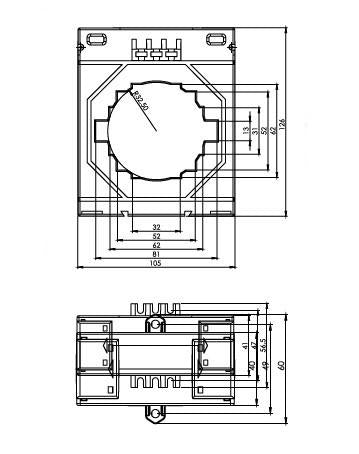

• Paigaldamine/sisemine läbimõõt: Ø 80 mm elektrikraanide jaoks .

• Paigaldusjalad: kaasas - võimaldab paigaldada ilma vooluahelat katkestamata

Eesmärk ja kasutamine

Trafo muundab suure primaarvoolu kuni 1200 A standardiseeritud sekundaarvooluks 5 A. Selline muundamine võimaldab ohutut ühendamist mõõte- ja jälgimisseadmetega, ilma et oleks vaja toitejuhtmeid otse läbi mõõteriistade juhtida.

See sobib järgmistele seadmetele:

• Elamu-, kaubandus- ja tööstuslike jaotusseadmete jaoks,

• koormuse mõõtmis- ja juhtimissüsteemid,

• mõõteseadmete, ampermeetrite ja võimsusmõõturite ühendamiseks,

• kaitse- ja automaatikasüsteemid,

• rakendused, kus on vaja kompaktset paigaldust 80 mm bussile.

Toote eelised

• Suur voolutugevus kuni 1200 A

• Standardne 5 A väljund - laialdane ühilduvus mõõte- ja juhtimissüsteemidega

• klassi 0,5S täpsus - stabiilne ja usaldusväärne mõõtmine arveldamiseks või tööstuslikuks järelevalveks

• Nimikoormus 15 VA - sobib enamiku tavaliste mõõtevahendite jaoks

• Lihtne paigaldus tänu kinnitatava konstruktsioonile ja paigaldusjalgadele

• Mitmekülgne kasutamine mõõtmisel, kaitsmisel, automatiseerimisel ja järelevalves
