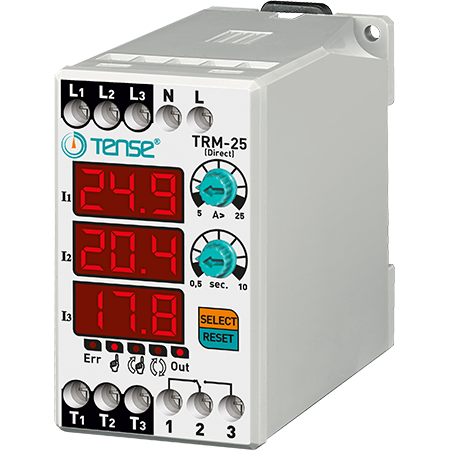

Digitaalne koormusrelee TRM-12 - 3-faasiline, 0,1-25 A, LED-ekraaniga, taimeriga

Toote kirjeldus

TENSE TRM-12 digitaalsed termoreleed on mõeldud koormuste kaitsmiseks suure voolu kahjustuste eest.
Need võimaldavad seadistada ülevoolu, vea viivitusaja ja töörežiimi.

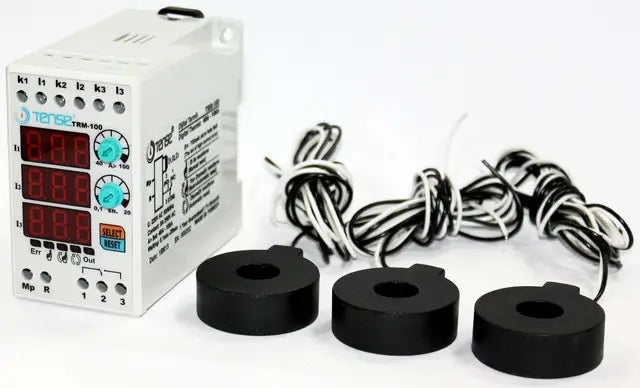

Neil on sisemised voolutrafod ja 3×3-kohaline LED-ekraan, mis võimaldab selget töö jälgimist.

Peamised omadused

• Reguleeritav ülevoolu väärtus: 0,1-25 A

• Fikseeritud voolu asümmeetria: 50%

• Reguleeritav vea viivitusaeg: 0,1-20 s

• Töörežiimid: Käsitsi, poolautomaatne, automaatne

• 3-faasiline töö sisseehitatud voolutrafodega

• LED-staatuse märguanne: OUT, ERR

• Näidikuala: 3×3 numbrit + 5 LED-dioodi

Tööpõhimõte

• Kui toiteallikas on ühendatud, lülitub relee sisse ja aktiveerib väljundkontakti, indikaator OUT süttib.

• Kui seatud ülevoolu väärtus on ületatud, hakkab viivitusaeg tagasi lugema ja ERR süttib.

• Kui aeg on möödunud, lülitub relee välja, väljundkontakt lülitub ja OUT kustub.

• Sõltuvalt valitud režiimist lähtestub relee automaatselt või käsitsi:

  • Käsitsi: pärast viga on vajalik käsitsi lähtestamine.

  • Poolautomaatne: automaatne lähtestamine 3 korda, seejärel käsitsi lähtestamine.

  • Automaatne: automaatne lähtestamine iga vea korral.

50% asümmeetria

• Kui suurima ja väikseima faasivoolu erinevus ületab 50%, läheb relee asümmeetria vearežiimi.

• Viga näidatakse vilkuvate näidikute ja ERR-indikaatoriga.

• Tagasipöördumiseks on vaja käsitsi nullimist.

• Alla 2 A voolu ei jälgita.

Tehnilised parameetrid

• Toitepinge: 150-260 V AC, 50/60 Hz.

• Energiatarve: < 6 VA

• Töötemperatuur: -20 °C kuni +55 °C

• Näidik: 3×3 numbrit, 5 LED-dioodi

• Ülevoolu seadistus: 0,1-25 A

• Viivitusaeg: 0,1-20 s

• Ühendustüüp: klemm

• Väljundkontaktid: 5 A / 250 V AC

• Juhtme läbimõõt: 2,5 mm²

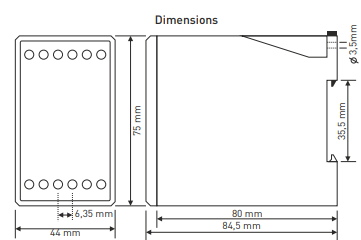

• Paigaldamine: DIN-riba

• Kaal: max. 250 g

• Kõrgus: < 2000 m

Kasutamine

• Seadmete automaatne väljalülitamine, kui maksimaalne voolutugevus on ületatud.

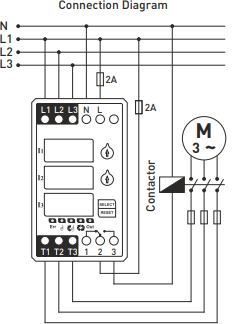

• Mootorite, kütteseadmete, trafode ja muude 3-faasiliste seadmete kaitse

• Seadmete kahjustuste vältimine mittesümmeetrilise faasikoormuse korral
