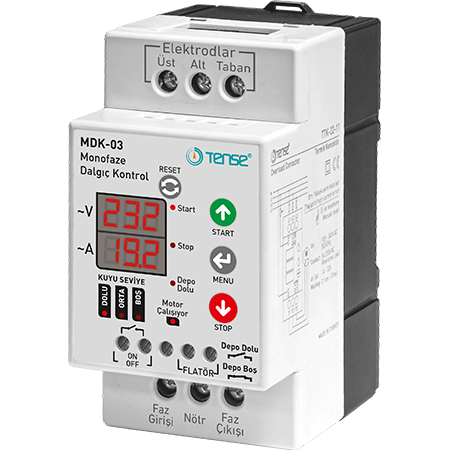

Puurkaevu tasememõõtja / Regulaator ühefaasilise pumba jaoks DIN 30A

Juhtimisseade ühefaasilisele sukelpumbale kuni 4 kW, 150 V-270 V AC, 30 A, Tense

Art.nr: MDK-03

Elektroodid (vedeliku tasemeandurid) ei kuulu komplekti

Tense uus MDK-03 juhtplokk on mõeldud kaitsma ühefaasilisi sukelpumpasid kõigi võimalike probleemide eest, mis võivad töö ajal tekkida, sealhulgas ülepinge ja ülepinge, veepuudus kaevus või puurkaevus ning pumba ülekoormus. Sisseehitatud funktsioonid võimaldavad ka jälgida reservuaari täitumistaset, määrata hädaolukordade jaoks ajalisi viivitusi, jälgida ülepingevoolusid ja lülitada süsteemi kaugjuhtimise teel sisse ja välja.

Tehniline teave:

Tööpinge: 150-270 VAC.

Sagedus: 50 Hz

Vooluvahemik: 1-30 A

Energiatarve: <6 W

Vedeliku tundlikkus: <50 kOhm

Kaitseklass: IP20

Töötemperatuuri vahemik: -20 °C kuni +55 °C

Kaabli ristlõige: 10 mm², elektroodid kuni 2,5 mm².

Kaal: 0,25 kg

Paigalduskõrgus: alla 2000 m

Kontrolleri tööpõhimõte

Enne seadme ühendamist lugege palun jaotist "Oluline!". Ühendage andurid ja pumba faasijuhe seadme külge vastavalt andmelehel toodud juhtmestikule ja seejärel ühendage toiteallikas. Kontrollige, et seadme tehaseseadistused vastaksid teie pumba tööparameetritele. Vajaduse korral saab muuta järgmisi parameetreid:

(P1) - Maksimaalne lubatud pinge (230...270 V, tehaseseadistus 245 V)

(P2) - Maksimaalne lubatud vool (1...20 A, tehaseseadistus 5 A)

(P3) - Minimaalne lubatud pinge (150...210 V, tehaseseadistus 160 V)

(P4) - Minimaalne lubatud vool (1...20 A, tehaseseadistus 0 A)

(P5) - Rikkele reageerimise viivitus (0...850 s, tehaseseadistus 2 s)

(P6) - Automaatse lähtestamise aeg pärast voolu tõrget (OFF...850 s, tehaseseadistus OFF)

(P7) - Käivitusintervalli voolu kordaja (1...10, tehaseseadistus 3) (P8) - Käivitusintervalli aeg (0...850 s, tehaseseadistus 10 s)

(P9) - vooluvea automaatse lähtestamise arv, mille järel seade läheb avariirežiimi ja nõuab operaatori sekkumist (VYP....200, tehaseseadistus VYP).

(P10) - ülemine anduri reageerimise viivitusaeg (pikem viivitus tähendab, et pump lülitub vähem kordi sisse, pikendades selle eluiga) (0....850 min, tehaseseadistus 0 s min)

(P11) - Näitab, kas elektroodid on vees: kui väärtus on väiksem kui 230, on vesi (punane näidik näitab ülemist elektroodi, kollane näidik näitab alumist elektroodi).

(P12) - programmeerib mällu kontrolleri viimase seisundi enne väljalülitamist (0...1, tehaseseadistus 1)

Pärast esmakordset vooluvõrku ühendamist ootab seade 4 sekundit, seejärel analüüsib võrgu parameetreid ja nende vastavust seadistatud parameetritele, kontrollib, kas kaevus on vett, kas mahutis on ruumi ja kui kontroller on režiimis "START" (roheline "START" indikaator põleb), lülitab ta sisse juhtkontaktid ja süttib ülemine roheline "pump" indikaator. Näidikud näitavad praeguseid pinge- ja vooluväärtusi.

Sellesse režiimi sisenemiseks vajutage nuppu START.

Sellesse režiimi sisenemiseks vajutage nuppu STOP. Selles režiimis ei tee seade mingit reguleerimist ja ei käivita pumpa.

Pange ka tähele, et kui kavatsete kasutada tasemereleed ilma ujukianduri ja kauglülitita, siis pange kindlasti hüppajaid klemmidele "ON-OFF" ja "FLATOR"; vastasel juhul ei tööta kontroller või ei tööta korralikult.

Tähtis!!! Lugege seda jaotist enne seadme ühendamist:

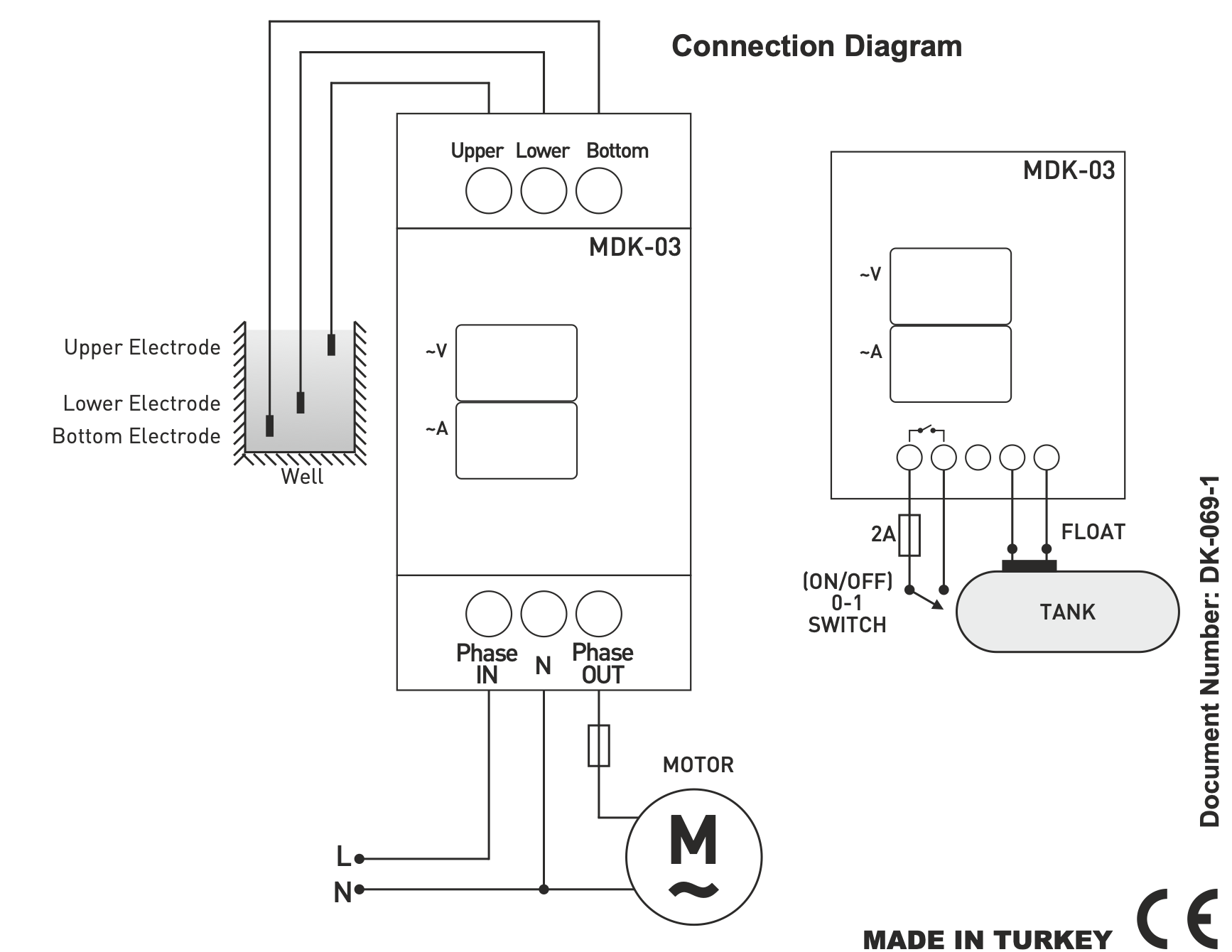

- Sukelpumba kontroller tuleb ühendada vastavalt toote andmelehel olevale juhtmestiku skeemile.

- Veenduge, et pumba poolt pumbatav vedelik ei ole tuleohtlik ega plahvatusohtlik.

- Temperatuur kontrolleri paigalduskohas peab olema üle 0 °C.

- Ärge kunagi rakendage kontrolleri sisenditele pinget, et ühendada ujukiandur.
