Regulaator ühefaasilise pumba jaoks kuni 30A

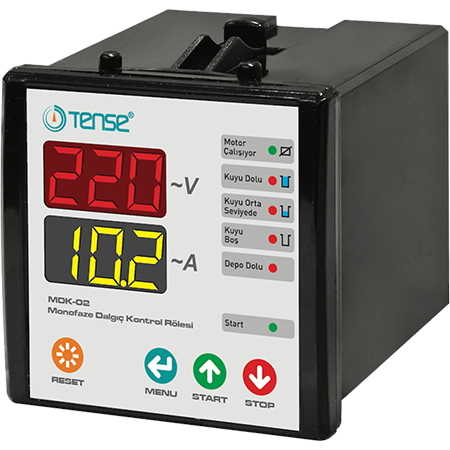

Ühefaasiline sukelpumpade kontroller, 140 V-280 V AC, 60 A, Tense

Art.nr: MDK-02

Elektroodid (vedeliku tasemeandurid) ei kuulu komplekti.

See regulaator on mõeldud kaitsma uputatavaid puurkaevupumpasid mitmesuguste võimalike probleemide eest, mis võivad töö ajal tekkida, näiteks pinge- ja vooluhulga, puurkaevu või kaevu veepuuduse ja pumba ülekoormuse eest. Sisseehitatud funktsioonid võimaldavad ka jälgida reservuaari täitumistaset, määrata hädaolukordade jaoks ajalisi viivitusi ja reguleerida hüppevoolusid.

Kontrolleri tööpõhimõte.

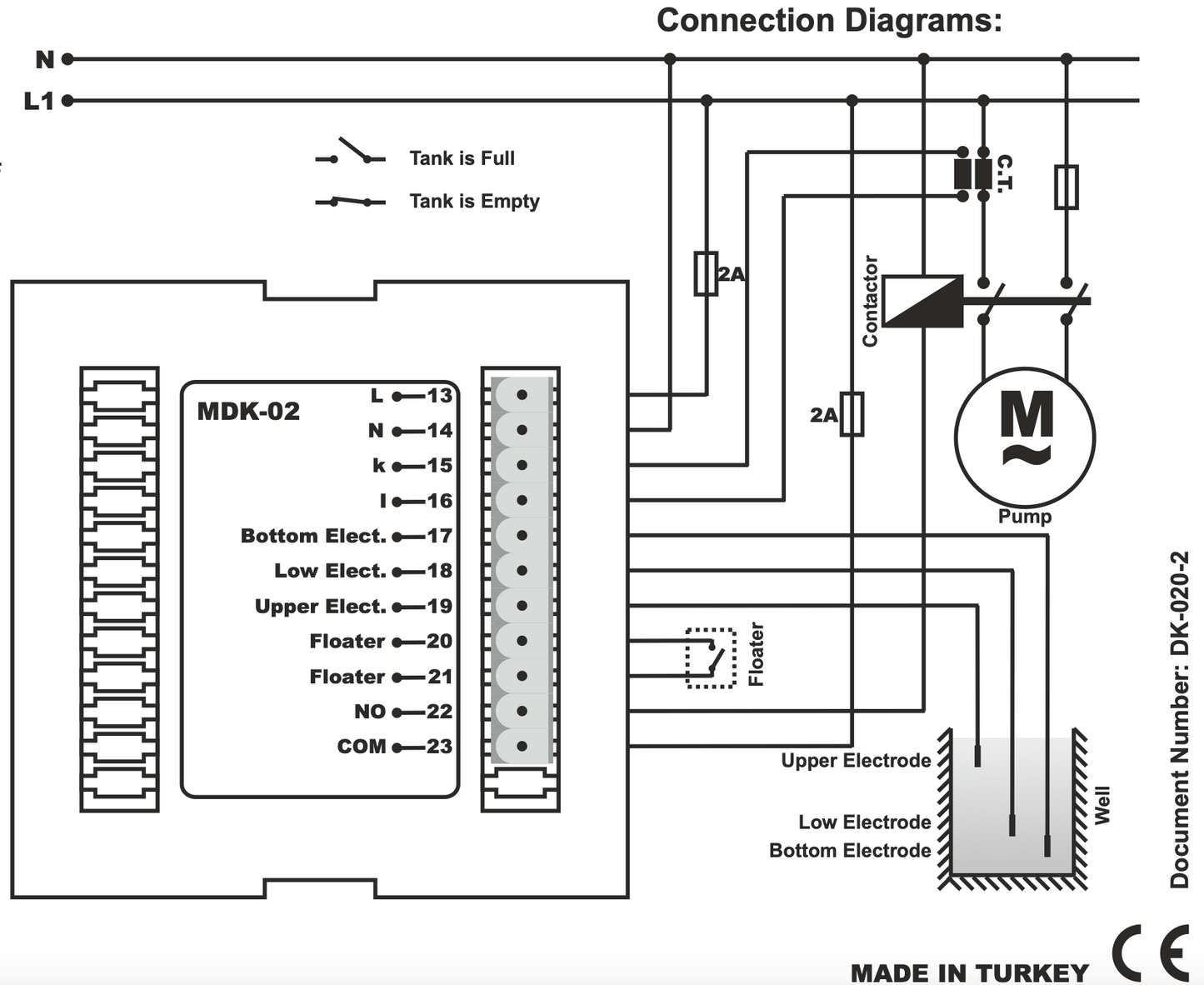

Enne seadme ühendamist lugege palun jaotist "Oluline!". Ühendage andurid ja voolutrafo seadme külge vastavalt juhtmestiku skeemile (joonis 1) ja seejärel ühendage vooluvõrk. Kontrollige, et tehases seadistatud parameetrid vastaksid teie pumba tööparameetritele. Vajaduse korral saab järgmisi parameetreid muuta:

(P1) - maksimaalne lubatud pinge väärtus

(P2) - maksimaalne lubatud voolu väärtus

(P3) - minimaalne lubatud pinge väärtus

(P4) - minimaalne lubatud voolu väärtus

(P5) - veale reageerimise viivitus

(P6) - automaatse lähtestamise aeg pärast voolu tõrget

(P7) - voolu koefitsient (kordaja) käivitamisintervalli jaoks.

(P8) - käivitamisintervalli aeg

(P9) - vooluhäire automaatse lähtestamise arv, mille järel seade läheb avariirežiimi ja nõuab operaatori sekkumist.

(P10) - ülemine anduri reageerimise viivitusaeg (pikem aeg - pump lülitub vähem kordi sisse - pikendab pumba eluiga)

Pärast esimest vooluvõrku ühendamist ootab seade 4 sekundit, seejärel analüüsib võrgu parameetreid ja nende vastavust seatud parameetritele ning analüüsib, kas kaevus on vett. See kontrollib, kas kaevu mahutis on piisavalt ruumi ja kui kontroller on režiimis "START" (alumine roheline indikaator põleb) (põleb), lülituvad juhtkontaktid sisse ja ülemine roheline indikaator "pump" süttib. Ekraanil kuvatakse praegused pinge- ja vooluväärtused.

Sellesse režiimi sisenemiseks vajutage nuppu START.

Sellesse režiimi sisenemiseks vajutage nuppu STOP. Selles režiimis ei tee seade mingit reguleerimist ega käivita pumpa.

Parameetri seaded:

Vajutage nuppu MENU, et siseneda parameetrite seadistamise menüüsse. Te satute esimesele parameetrileheküljele (P1). Ülemine ekraan näitab parameetri numbrit ja alumine ekraan selle parameetri väärtust. Parameetri väärtusi saate muuta, vajutades nuppe UP ja DOWN. Seejärel vajutage valitud väärtuse salvestamiseks nuppu MENU või menüüst väljumiseks nuppu RESET. Pange tähele, et nupu RESET vajutamine ei salvesta ekraanil kuvatavat parameetri väärtust, kuid eelmiste parameetrite muudatused salvestatakse. Kui 50 sekundi jooksul ei vajutata ühtegi nuppu, väljub seade menüüst ilma ekraanil kuvatavat parameetri väärtust salvestamata.

Tähtis!!! Lugege seda jaotist enne seadme ühendamist:

- Sukelpumba juhtseade tuleb ühendada vastavalt toote andmelehe juhtmestiku skeemile.

- Veenduge, et pumba poolt pumbatav vedelik ei ole tuleohtlik ega plahvatusohtlik.

- Kui kasutatakse kahe tasemeanduriga süsteemi, tuleb ühendada ülemise ja keskmise anduri sisendid.

- Temperatuur kontrolleri paigalduskohas peab olema üle 0 °C.

- Ärge kunagi rakendage kontrolleri sisenditele pinget, et ühendada ujukilülitit.

- Veenduge, et pumba korpus on maandatud, vastasel juhul võib pumba kontroller kahjustada.

Tehniline teave:

Tööpinge: 140-280 VAC.

Sagedus: 50 Hz

Vooluvahemik: 0,5-60 A

Energiatarve: <4 W

Tundlikkus vedelike suhtes: <50 kOhm

Kaitseklass: IP40

Töötemperatuuri vahemik: -5 °C- +55 °C

Kaabli ristlõige: max. 1,5 mm2

Kaal: 0,325 kg

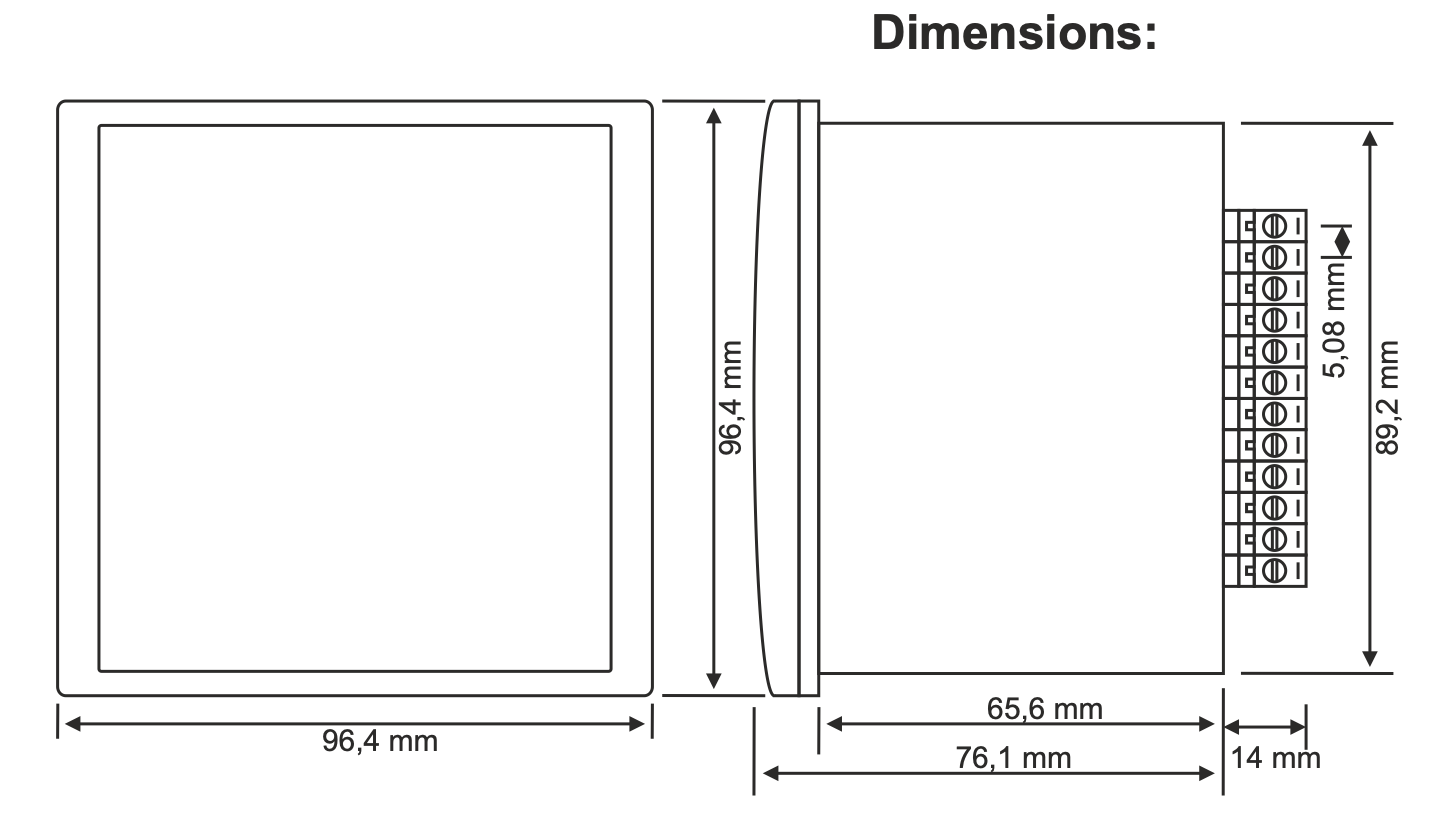

Paigaldusava: 91 x 91
