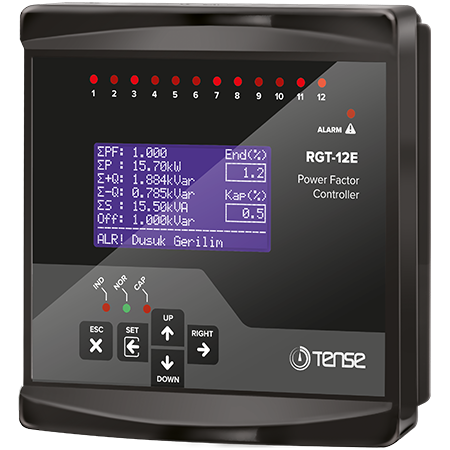

Võimsusteguri kontroller 12 astet + TCR 2,9" graafilise LCD ekraaniga (TENSE) - RGT-12E

RGT-12E reaktiivvõimsuse regulaator TENSE on täisautomaatne ja väga täpne regulaator, mis on mõeldud elektrisüsteemide kompensatsioonietappide optimaalseks juhtimiseks. Digitaalse mõõtmise, intelligentsete algoritmide ja graafilise LCD-ekraaniga tagab stabiilse võimsusteguri, tõhusa reaktiivvõimsuse juhtimise ja kompensatsiooniseadmete kaitse.

Peamised omadused ja funktsioonid

Kompensatsioonietappide automaatne tuvastamine

Regulaator konfigureerib end pärast sisselülitamist ise:

• tuvastab automaatselt ühendatud kondensaatoristaadiumide suuruse

• võimalik on ka parameetrite käsitsi sisestamine

• süsteem kontrollib pidevalt iga astme seisundit

Intelligentne lülitusjuhtimine

Kontroller lülitab astmed sisse ja välja nii, et:

• saavutatakse stabiilne võimsustegur minimaalse lülituste arvuga

• üksikuid astmeid koormatakse ühtlaselt

• eelistatakse madalaima jääklaadimisega kondensaatoreid.

• iga astme seisundit kontrollitakse samaaegselt (rikked, võimsuse muutus, eemaldamine ja uuesti sisselülitamine).

TCR (Thyristor Switched Reactor) toetus

Regulaator võimaldab kompensatsiooni juhtimist türistoriga lülitatud reaktoritega, mis on ideaalne järgmistel juhtudel:

• Tööstusrakendused

• dünaamiline kompenseerimine

• sagedaste koormuse muutustega süsteemid

täiustatud mõõtmine ja analüüs

• harmooniliste pingete ja voolude mõõtmine kuni 31. harmoonikani.

• kogu energia jälgimine (import/eksport)

• THD-V ja THD-I mõõtmised iga faasi kohta

• Võimsusanalüüsi genereerimine (20 valimit 9999 min) - väga kasulik kompensatsioonikomplektideprojekteerimiselKompensatsioonielementidepaindlikjuhtmestik

Rakendusvõimalused:

• ühefaasilised kondensaatorid

• kahefaasilised kondensaatorid

• kolmefaasilised kondensaatorid

• paralleelreaktorid

Reguleeritavad ajafunktsioonid

Saab seadistada:

• sekkumise aeg

• tühjendusaeg

• seadistumisaeg
  See võimaldab reguleerimise täpset kohandamist vastavalt töö iseloomule.

Generaatori funktsioonid

Regulaatoril on:

• Generaatori juhtimissisend

• generaatori toitekompensatsiooni funktsioon

Tehnilised omadused (lühiülevaade)

• 12 relee kompensatsiooniväljundit

• TCR tugi

• Graafiline LCD-ekraan 2,9"

• Automaatne staadiumi tuvastamine

• Harmooniliste mõõtmine kuni 31. järku

• Energiastatistika ja ajalugu

• THD-V / THD-I

• Ühe-, kahe- ja kolmefaasiliste etappide tugi

• Programmeeritav väljalülitus-, sisselülitus- ja tühjendusaeg

• Rikkekaitse etappide kaupa
