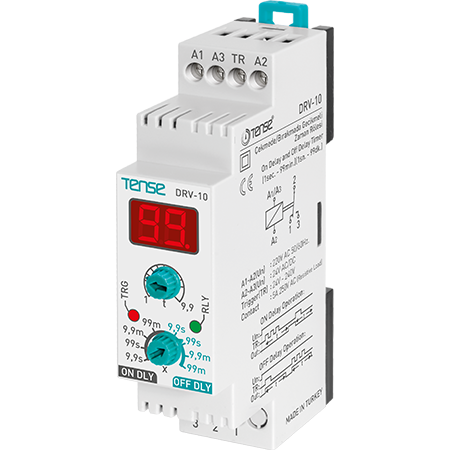

Digitaalne ajarelee DRV-10 koos viivitusega sisse/välja, näidiku ja juhtimissignaaliga

Digitaalne ajarelee DRV-10 on universaalne seade elektriseadmete ajaliseks juhtimiseks. See võimaldab seadistada sisse- või väljalülitusviivitust vahemikus kuni 99 minutit. Relee käivitub juhtimissignaaliga TR-sisendil ja sobib kodu-, kaubandus- ja tööstusrakendustes, kus on vaja täpset ajamõõtmist.

Releel on selge digitaalne näidik, LED-seisundi märguanne ja universaalne 230 V AC/DC või 24 V AC/VDC toide. Tänu oma kitsale konstruktsioonile võtab see riiulis vaid minimaalselt ruumi.

Funktsioonid ja omadused

Digitaalne ekraan
Võimaldab lihtsat seadistamist ja loenduri jälgimist. Näitab aega sekundites või minutites sõltuvalt valitud režiimist.

Kaks töörežiimi - sisselülitusviivitus ja väljalülitusviivitus
Relee abil saab seadme sisselülitamist või väljalülitamist juhtimissignaalist lähtuvalt edasi lükata.

Lülitamine TR-sisendi kaudu
Ajastusfunktsioonid aktiveeritakse TR (TRG) sisendil oleva signaali tõusva servaga.

LED-indikaator
Kaks LED-i näitavad toiteallika ja relee mähise olekut.

Universaalne toiteallikas
- 230 V AC/DC (klemmid A1-A2)
- 24 V AC/VDC (klemmid A2-A3)

Lihtne DIN-redelile paigaldamine
Kompaktne disain (23 mm lai) võimaldab paigutada ka väikestesse kappidesse. Kaitseaste IP20.

Tehnilised parameetrid

• Ajavahemik: 1 s - 99 min

• Kontakt: 1× lülitus NO/NC, 5 A / 250 V AC

• LED-indikaator: toiteallikas, relee mähis

• Toide:
  - 230 V AC/DC / 4 VA (A1-A2)
  - 24 V AC/VDC (A2-A3)

• Paigaldamine: 35 mm DIN-kandur

• Kaitse: IP20

• Mõõtmed: 90 × 23 × 58 mm

Rakendus

Relee sobib:

• ventilaatorite (tualett, vannituba), valgustuse viivitatud lülitamiseks.

• mootori käivitamise juhtimiseks

• kontaktorite hilinenud lülitamine

• ajajuhtimisega protsessid kodumajapidamistes ja tööstuslikes rakendustes

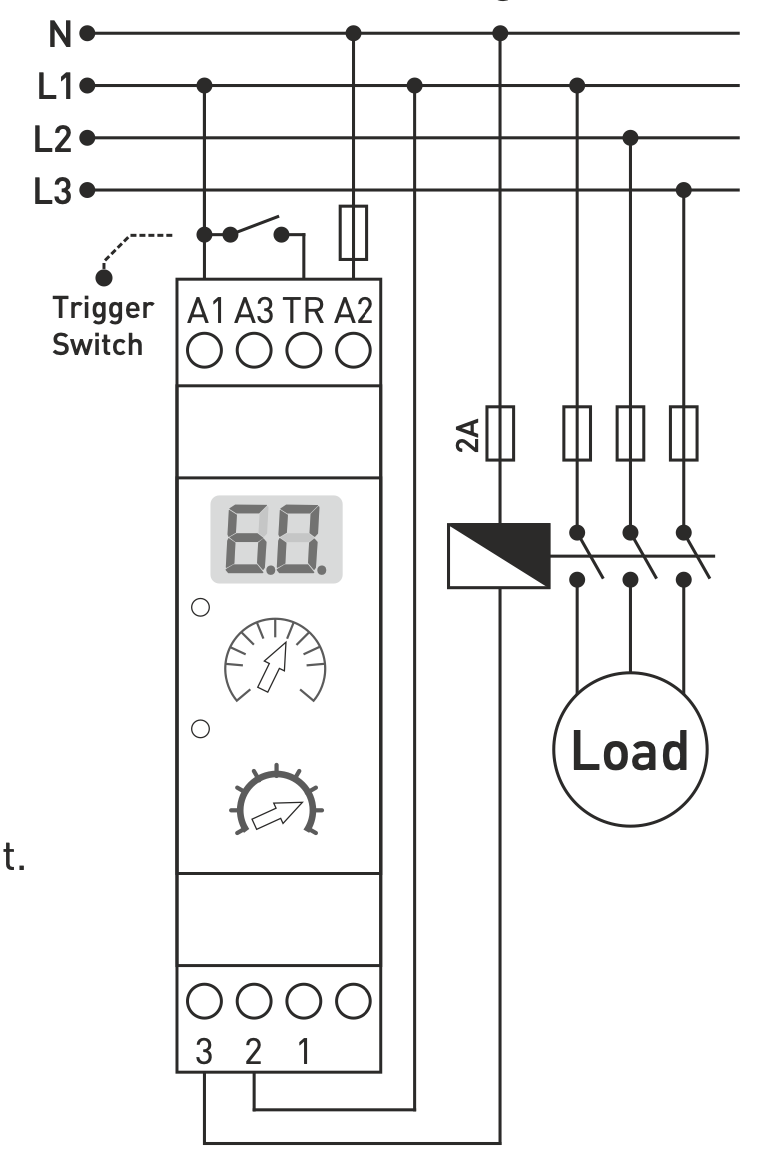

Signaali rakendamisel aktiveeritakse ajastus vastavalt valitud režiimile. Tagasiarvestus on ekraanil nähtav.

Toimingu kirjeldus

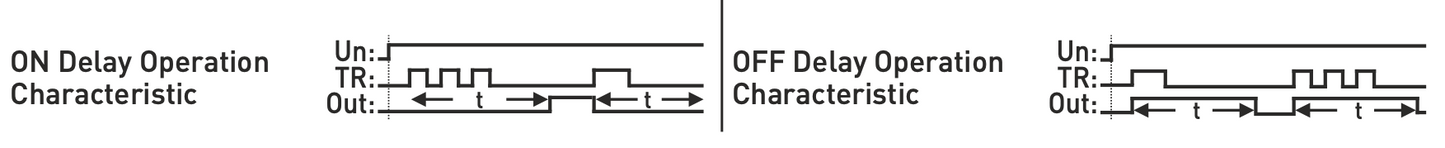

ON Delay - hilinenud sisselülitamine

• Pärast signaali tõusvat serva TR-sisendil algab seatud aja tagasiarvestus.

• Pärast aja möödumist lülitub relee NO-kontakt sisse.

• Relee jääb sisselülituks kuni signaali järgmise tõusva servani sisendil TRG.

• Ekraanil kuvatakse sisselülituseni tagasiarvestus.

Väljalülitamise viivitus

• Pärast signaali tõusvat serva lülitub relee kohe sisse.

• Relee jääb sisselülitatud olekusse taimeri poolt määratud ajaks.

• Ekraanil kuvatakse tagasiarvestus kuni väljalülitumiseni.
