TK30 - voolu mõõtmise trafo 150/5 200/5 250/5 300/5 400/5 500/5 600/5

voolu mõõtmise trafo 300/5 A - täpsusklass 0,5S

Toote kirjeldus

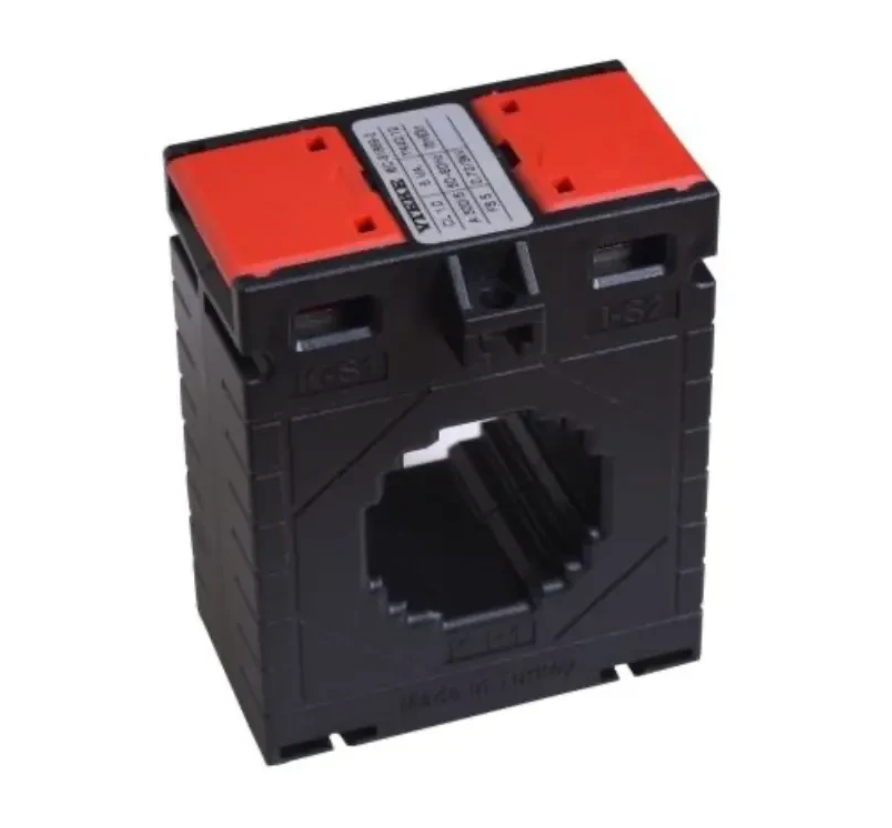

Libisev voolu mõõtetrafo on ette nähtud elektrisüsteemide sinusoidaalsete vahelduvvoolude kaudseks mõõtmiseks.
Sobib professionaalseks kasutamiseks tööstuses, mõõtekappides, mõõte- ja juhtimissüsteemides.
Paigaldamine on võimalik paigaldusjalgadega KK0001 või KK0002 (kaasas).

Tehnilised andmed

Elektrilised parameetrid

• Koefitsient (muundamine): 300/5 A

• Koormus: 1,5 VA

• Täpsusklass: 0,5S

• Nimisagedus: 50-60 Hz

• Löögivoolu piirang (FS): 5

• Katsepinge: 3 kV / 1 minut

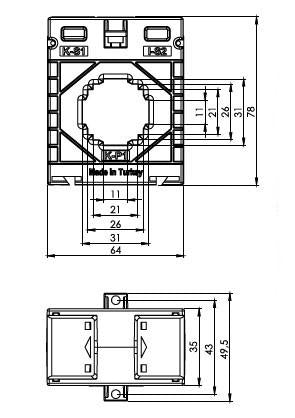

Mehaanilised parameetrid

• Esmamähis (aukude ristlõige): 30 × 10 mm

• Ümberkaudne juht: Ø 26 mm

• Korpus: mittepõlev tulekindel ABS.

• Klemmiplokk:

  • Eemaldamata kate

  • Sobib suure ristlõikega juhtmetele

  • Messingist klambrid suurema ohutuse tagamiseks

Paigaldus

• Paigaldustüüp: KK0001 või KK0002

• Lihtne libisemine juhile

Soojus- ja kasutusomadused

• Töötemperatuur: -25 °C kuni +85 °C

• Lühiajaline lühivoolukindlus (Ith): 60 × In

• Pidevoolutakistus (Id): 1,2 × In

Standardid

Valmistatud vastavalt:
IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2.
