TENSE TK30S - voolutrafo

Toote kirjeldus

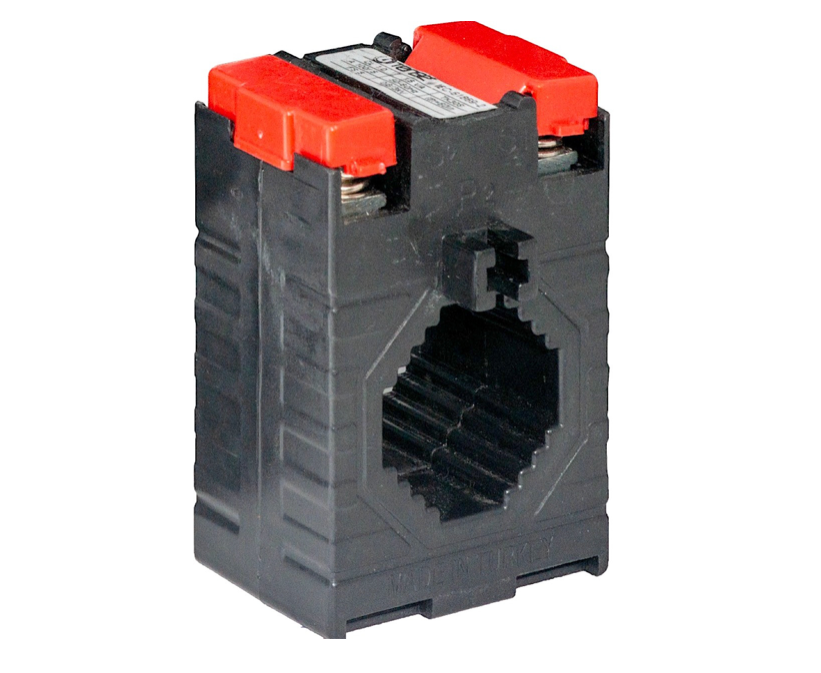

TENSE TK30S (100/5 ) voolutrafo on mõeldud vooluahela võimsusosa kõrge voolu muundamiseks standardiseeritud sekundaarvooluks, mis sobib mõõtmiseks, jälgimiseks ja seadmete kaitsmiseks.

Seda kasutatakse vahelduvvoolu kaudseks mõõtmiseks madalpingeseadmetes ning see on liideseks vooluahela ja mõõteseadmete, näiteks ampermeetrite, võimsusmõõtjate, jälgimismoodulite või kaitsereleede vahel.

Läbivoolujuhtme konstruktsioon võimaldab paigaldamist ilma juhtme katkestamiseta - kaabel libiseb lihtsalt läbi akna. See tagab kiire, ohutu ja ökonoomse paigalduse.

Peamised omadused

• Täpsed mõõtmised tänu täpsusklassile 0,5 - stabiilne ülekanne ja minimaalsed kaod.

• Lihtne paigaldus - kompaktne konstruktsioon, saab paigaldada piiratud ruumi, lai kasutusala.

• Kõrge isolatsioonikindlus - katsepinge 3 kV / 1 minut.

• Lai temperatuurivahemik: -25 °C kuni +85 °C.

• Universaalne kasutus - sobib lülitusseadmetes, tööstussüsteemides, jõurakendustes ja mõõtesüsteemides.

• Ühildub IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414.

Tehnilised andmed

Kasutamine

• Elektrikilbid ja -kapid

• Tööstusautomaatika ja juhtimissüsteemid

• Madalpingeelektrijaamad ja jaotussüsteemid

• Koormuse järelevalve ja seadmete kaitsesüsteemid

• Mootorite juhtimiskeskused (MCC)

• Energiamõõtmis- ja tehnosüsteemid

Projekteerimine ja materjalid

Voolutrafo korpus on valmistatud isekustuvast, kuumakindlast ja suure mehaanilise tugevusega plastist.

Trafo südamik on valmistatud madala kadudega ferromagnetilisest sulamist, mis tagab stabiilse ja täpse ülekande ka muutuva koormuse korral.

Sekundaarmähise klemmid on varustatud kaitsekattega, et suurendada ühendamise ohutust.
Õige paigaldus minimeerib lühise või rikete tekkimise riski.
