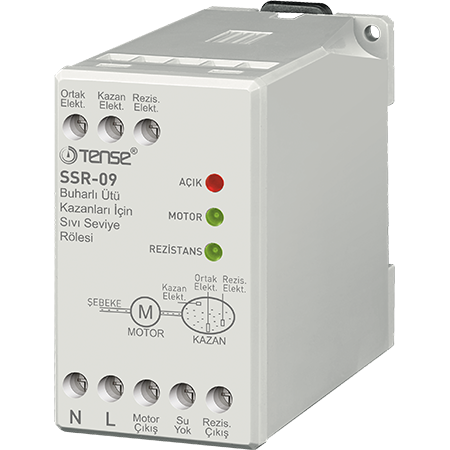

Veetaseme kontrollrelee ühele paagile koos kütteseadme kaitsega - Tense SSR-09

Toote kirjeldus

Tense SSR-09 relee on kaasaegne seade, mis on mõeldud automaatseks veetaseme kontrolliks boilerites, mahutites ja veesoojendites.
See tagab usaldusväärse veevarustuse, õigeaegse pumba väljalülitamise ja eelkõige tõhusa kaitse elektrikütteelemendi kuivkäigu eest.

Seade kasutab veetaseme jälgimiseks mahtuvuselektroode ning juhib pumpa ja kütteseadet automaatselt vastavalt paagis valitsevale olukorrale.

Peamised eelised

• Kuivajooksu kaitse nii katla kui ka kütteseadme jaoks - pikendab seadmete kasutusiga.

• Automaatne veetaseme kontroll: pump lülitub sisse, kui veetase on madal, ja lülitub välja, kui see jõuab ülemisele tasemele.

• Kütteseadme kaitse - kui kütteseadmes ei ole vett, blokeerib seade koheselt selle toiteallika.

• LED-indikaator pumba ja kütteseadmetöö lihtsaks oleku kontrollimiseks.

• Lihtne paigaldus - DIN-riba paigaldus, selged kruviklemmid.

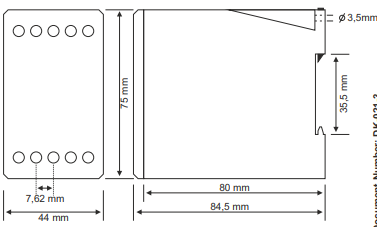

• Kompaktsed mõõtmed, väike tarbimine.

• Lai tööpinge vahemik 170-260 VAC - stabiilne töö ka voolukõikumiste ajal.

Tööpõhimõte

SSR-09 töötab kahe mahutis asuva elektroodiga:

1. Alumine elektrood (miinimumtase)

   • Kui veetase langeb alla selle elektroodi, aktiveerib relee pumba ja alustab vee pumpamist.

2. Ülemine elektrood (maksimaalne tase)

   • Kui ülemine tase saavutatakse, lülitab relee pumba automaatselt välja.

3. Kaitseelektrood kütteelemendi juures

   • Kui küttekehas ei ole vett, katkestab relee küttekeha toite ja hoiab ära ülekuumenemise.

See intelligentne loogika tagab kogu süsteemi ohutu ja ökonoomse töö.

Kasutades

• Elektriboilerid ja salvestavad veesoojendid

• Soojussüsteemid koos mahutiga

• Majapidamises ja tööstuses kasutatavad veemahutid

• Veevarustussüsteemid ja pumbasüsteemid

• Joogi- või olmevee mahutid

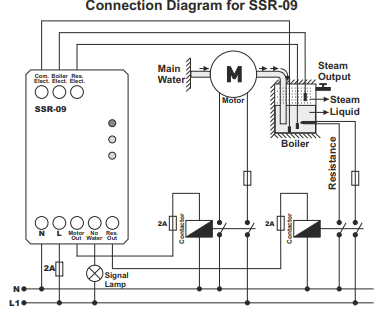

Paigaldamine ja ühendamine

• Paigaldamine standardse DIN-riba külge kapis.

• Ühendamine kruviklemmide kaudu.

• Elektroodid tuleb paigaldada mahutisse vajalikul tasemel.

• Stabiilse töö tagamiseks soovitab tootja kasutada vähemalt 2,5 mm² juhtmeid.

Märkus: elektroodid (tasemesondid) ei kuulu komplekti ja need tuleb tellida eraldi.
