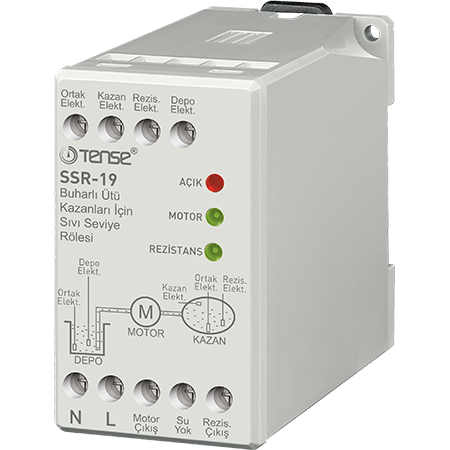

Vedelikutaseme relee aurukatelde jaoks (kaev või paak)

Kahe kondensaatorvee soojendussüsteemi (aurugeneraatorite) veepinna reguleerimiseks on paigaldatud relee, mis lülitab elektrikütte välja, kui paagis ei ole vett.

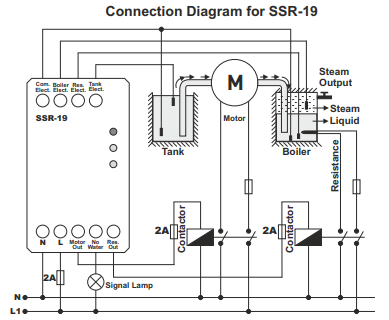

Veetaseme reguleerimise relee elektriskeem kütteseadmes

Tehke juhtmestik vastavalt skeemile

Com Elect. - põhielektrood (ei kuulu komplekti).

Tank Elect - elektrood veetaseme kontrollimiseks kaevus (ei kuulu komplekti).

Boiler Elect - elektrood vedelikutaseme kontrollimiseks boileris - paagis (ei kuulu komplekti).

Res Elect - elektrood vedeliku taseme kontrollimiseks vedeliku soojendi sisselülitamiseks (ei kuulu komplekti).

Res. Out - väljund vedelikukütteseadme ühendamiseks.

Water Not - väljund signaallambi ühendamiseks (kütteseade sisse/välja)

Ühendage (Com Elect) TANK kaevu korpusesse ja katlasse (paak, konteiner) - BOILER. Kui paak ei ole ühendatud, ühendage (Com Elect) vedelikutaseme kontrollelektroodiga.

Mahuti (TANK) veetase langeb - kuni veetase ei ole madalam kui vedelikutaseme andur (Tank Elect), lülitub pump sisse ja roheline "mootor töötab" indikaator süttib. Kui veetase langeb alla selle anduri (Tank Elect), siis mootor seiskub ja indikaator "mootor töötab" lülitub välja.

Veetase katlas, paagis, anumas (Boiler Elect) tõuseb - kui paak on täidetud kuni tasemeelektroodini (Boiler Elect), lülitub pump välja (roheline indikaator "Pump töötab" lakkab põlemast) ja lõpetab vee pumpamise.

Veetase katlas (paagis, anumas) väheneb - kui veetase langeb alla vedeliku tasemeanduri (Boiler Elect), käivitub 10-sekundiline pumba käivitamise viivitus. Pärast seadistatud aja möödumist käivitub pumba mootor (indikaator "mootor töötab" süttib), pumbates vett kuni anduri (Boiler Elect) tasemeni.

Boilerisse on paigaldatud ka tasemetelektrood, et kontrollida vedeliku elektrilist kuumutamist (Res Elect). Kui vesi tõuseb anduri tasemeni (Res Elect), kustub märgutuli ja veesoojendi lülitub sisse. Kui vesi langeb alla anduri taseme (Res Elect), lülitub soojendi välja ja märgutuli süttib. Elektroodi kasutamine vee taseme mõõtmiseks soojendajas takistab elektrikütte sisselülitamist paak-boileris, kui vett ei ole, ja märgutuli aitab teil teada, kas soojendi töötab. Kontrolltuli võib olla veetaseme indikaatoriks (Res Elect elektroodi all-üles). See võimalus hoiab ära kütteseadme rikke (töötamine ilma vedelikuta - tühikäik) ja säästab raha.

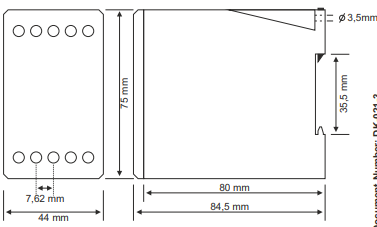

Elektroodid (vedelikutaseme andurid) ei kuulu komplekti.

Palun tellige kindlasti veetaseme andurid ja 2 ampriga kaitselüliti, et kaitsta selle seadme sisse- ja väljalaskekanaleid (3 tk).

Nimipinge: 220 V, vahelduvvool.

Tööpinge vahemik: 90% kuni 110%.

Töösagedus: 50/60 Hz.

Kaod: <3 VA

Ümbritseva keskkonna temperatuur: -40...+50

Anduri ja toiteühendus: kruviühendus
