Võrguanalüsaatori paneel vool, pinge, sagedus, võimsus, energia, RS485

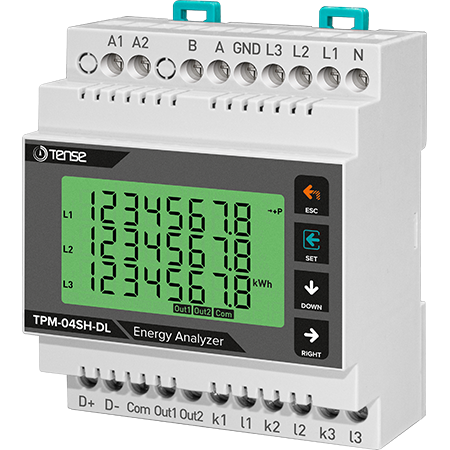

3-faasiline võrguanalüsaator / Network analyzer / Network analyzer - multifunktsionaalne digitaalne paneelarvesti, voolu, pinge, sageduse ja koguvõimsuse indikaator, relee väljund, RS485 ModBus RTU - TPM-04SHDL tootja TENSE (Türgi) paneelarvesti.

Võimsusanalüsaatorid on mõeldud elektriliste väärtuste mõõtmiseks ja jälgimiseks. Tänu kommunikatsioonifunktsioonile saab mõõdetud energiaväärtusi iseseisvalt jälgida ja esitada aruandeid. Võimsusanalüsaatorite abil saab teha analüüse, näiteks energiakvaliteedi, tõhususe ja ühikukulude arvutamist.

Peamised eelised:

• RS485 Modbus RTU (1200-19200b/s).
• Kolmefaasiline pingetrafo ja kolmefaasiline voolutrafo.

• Näitab pinge ja voolu harmoonilisi komponente kuni 31. harmoonikani.

• Näitab aktiivvõimsust faasi kohta (P)

• Näitab reaktiivvõimsust faasi kohta (Q, induktiivne ja mahtuvuslik).

• Näitab näivvõimsust faasi kohta (S)

• Kuvab iga faasi Cosφ ja võimsusteguri väärtused.

• Näitab faaside ja neutraalfaaside vahelise pinge (V) ja voolu (I) väärtusi ning mõõdab sagedust.

• Näitab imporditud ja eksporditud aktiivenergia koguväärtusi (ΣkWh).

• Näitab induktiivse ja mahtuvusliku reaktiivenergia koguväärtusi (ΣkVArh).

• Näitab minimaalseid ja maksimaalseid väärtusi, maksimaalset nõudlust.

• 2 relee väljundit, 1 digitaalne sisend

• Sündmuste logid (kõrge/madal pinge/vool, pinge/voolu asümmeetria, THD-I)

• Menüü on parooliga kaitstud.

Tavaliselt kasutatakse seda võrguanalüsaatorit koos voolu mõõtvate trafodega - 60/5 75/5 100/5 150/5 200/5 250/5 300/5 400/5 500/5 600/5 800/5 1000/5 1500/5 vms. Kui te kavatsete ühendada analüsaatori ModBus'iga, saadame teile soovi korral "Registreerimistabeli" ModBus'i aadressidega.
