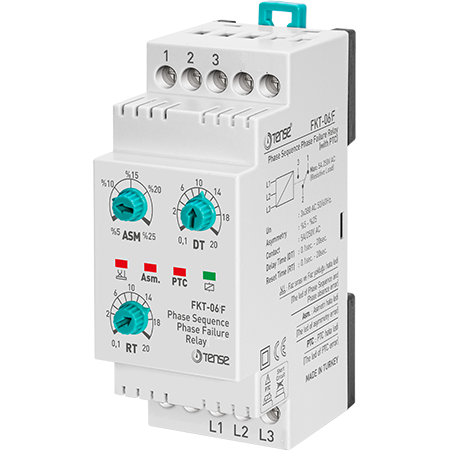

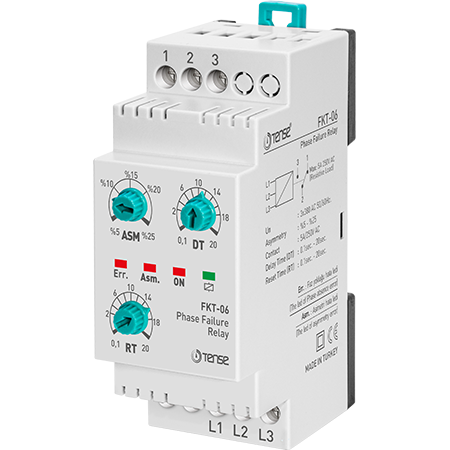

Faasikaitserelee ilma neutraaljuhita - asümmeetria kontrolli ja faasijärjestuse kontrolliga

Faasikaitserelee on mõeldud kolmefaasiliste mootorite ja muude pingemuutuste suhtes tundlike seadmete kaitsmiseks. See tagab ohutu töö isegi ebastabiilses võrgus, jälgides faaside asümmeetriat, faasirikke kontrolli ja valitud mudelitel ka korrektse faaside järjestuse kontrolli.

Seade töötab ilma neutraaljuhtmeta, mis võimaldab lihtsat paigaldust tööstuslikes jaotussüsteemides.
Faasipinge jälgimisvahemik: 240-500 V vahelduvvoolu.

Rakendus ja tööpõhimõte

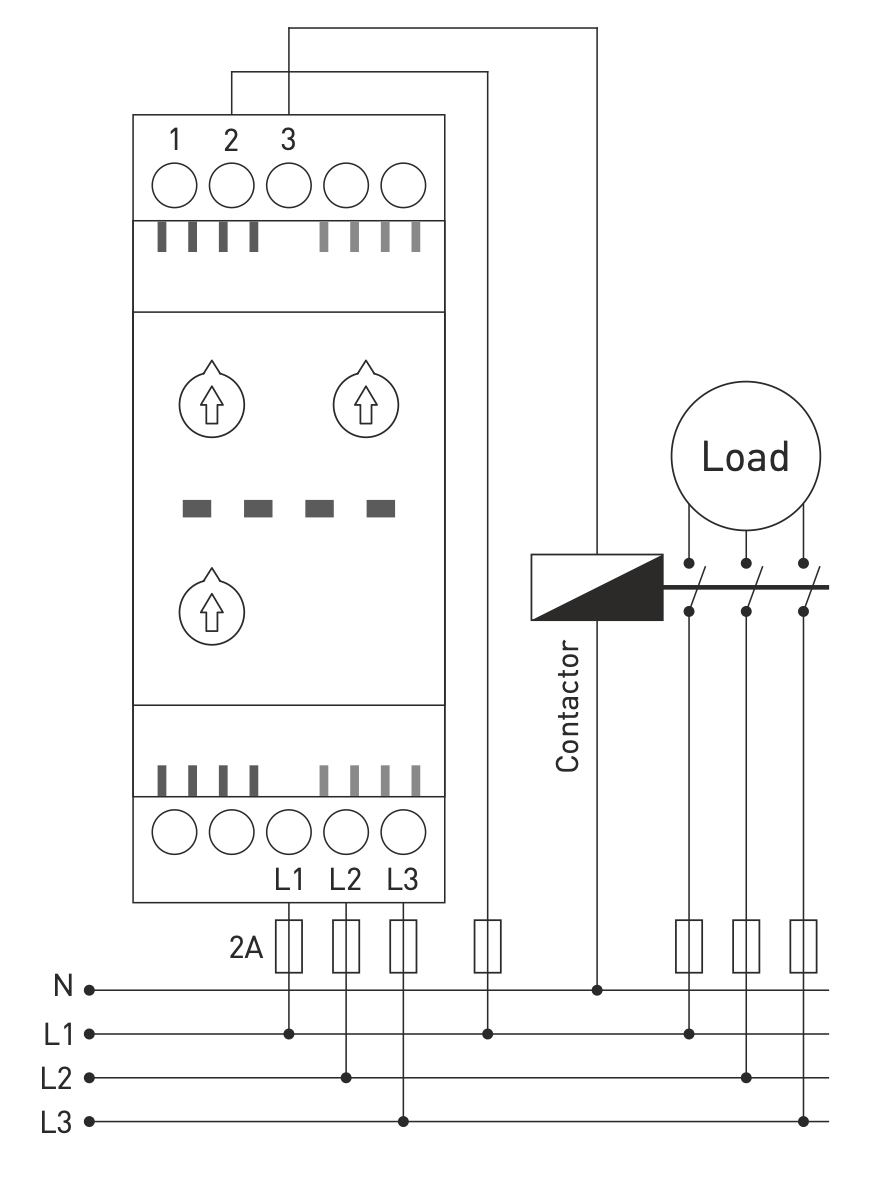

1. Ühendage relee vastavalt lisatud skeemile.

2. Komplekt:

   • Lubatud asümmeetria väärtus (%)

   • vea viivitus (DT)

   • lähtestusaeg (RT)

3. Kui pinge on normaalses vahemikus ja asümmeetria ei ületa seatud piirväärtust, lülitub relee sisse ja RELÉ-tuli süttib.

4. Faaside järjestuse juhtimisega versioonide puhul peab ka L1-L2-L3 järjestus olema õige.

5. Kui mõne faasi pinge ületab asümmeetria piiri, süttib ASM. (asümmeetria) indikaator ja relee lülitub pärast DT viivitust välja.

6. Pärast pinge taastumist normaalseks loetakse RT lähtestamise aega tagasi. Seejärel kustub viga ja relee aktiveerub uuesti.

Asümmeetria arvutamine

Asümmeetria määramiseks kasutatakse järgmist valemit:

Asümmeetria = ((maksimaalne pinge - minimaalne pinge) / maksimaalne pinge) × 100%.

Näide:
((245 V - 200 V) / 245 V) × 100 = 18,3%.

Seda väärtust tuleb kohandada vastavalt ühendatud koormuse tüübile.
