Three-phase monitoring/protection relay for overvoltage, undervoltage, sequence/error monitoring

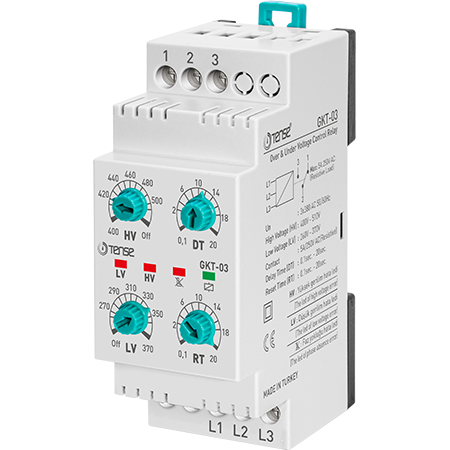

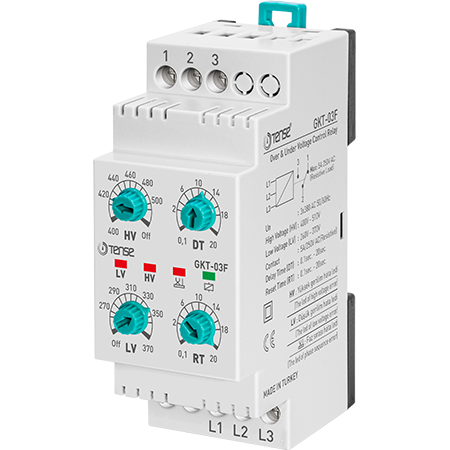

Kolmefaasiline järelevalve/kaitserelee ülepinge, alajäägi, järjestuse ja faasirikke kontrollimiseks koos taimeriga - GKT-03 / GKT-03F (POWERFUL)

Kolmefaasiline pingeseire relee 5A, 260-410 VAC, nulljuhi jälgimine puudub, koos faaside järjestusega - TENSE

Kolmefaasiline pingejälgimisrelee koos alarõhu ja ülepingejälgimise funktsiooniga, reguleeritava ajalise viivitusega ja automaatse lähtestamisega.

Peamised omadused

• Ülepinge (HV) jälgimine - kui pinge ületab vähemalt ühes faasis seatud väärtust.
  Seadistusvahemik:

  • GKT-03: 400-510 V

  • GKT-03F: 400-510 V

• Alaspinge jälgimine (LV) - kui pinge langeb alla seadistatud väärtuse vähemalt ühes faasis.
  Seadistusvahemik:

  • GKT-03: 260-370 V

  • GKT-03F: 260-370 V

• Rikke ajaline viivitus (DT) - reageerimisaeg pinge kõrvalekaldumisele seadistatud väärtusest.
  Vahemik: 0,1-20 s

• Return Time (RT) - aeg, mille jooksul relee sulgub uuesti pärast pinge normaalseks muutumist.
  Vahemik: 0,1-20 s

• Auto Restart (Automaatne taaskäivitamine ) - seade pöördub automaatselt tööle (seadistatud aja jooksul) pärast väärtuste normaliseerumist.

• Faasijärjestus / faasihäire - saadaval versioonidel GKM-02F ja GKT-03F.

• Toitepinge jälgimine - relee lülitub välja, kui toitepinge langeb alla 152 V (GKT-03 / GKT-03F).

• Hüsteeriline 3%, et taastada relee tööseisund.

• Kõikide rikete ja relee olekuLED-indikaator.

• Väljundkontakt - lülitatav kuivkontakt NO + NC, maksimaalne voolutugevus 5 A.

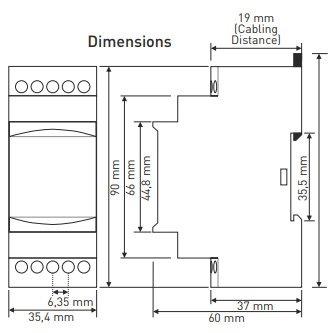

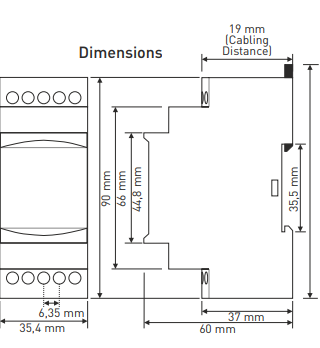

• DIN-riba paigaldus, kompaktsed mõõtmed.

Oluline märkus

Neid releesid ei kasutata pinge reguleerimiseks.
Need on ette nähtud ainult koormuste (seadmed, seadmed) kaitsmiseks ja vooluvõrgust lahtiühendamiseks, kui:

• ülepinge,

• alajäämine,

• faasikatkestus,

• vale faaside järjestus,

• neutraaljuhi kadumine (asjaomaste mudelite puhul).
