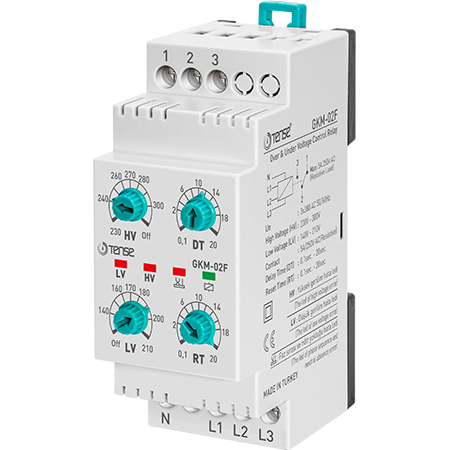

Kolmefaasiline relee pinge jälgimiseks - GKM-02F (TENSE)

Ülepinge/allpinge jälgimine - faaside järjestus - nulli olemasolu kontroll - 5A väljund - 140-300 VAC

TENSE kolmefaasiline jälgimisrelee GKM-02F on mõeldud kolmefaasiliste koormuste kaitsmiseks elektrivõrgu ohtlike seisundihälvete eest. Seade jälgib alarõhu, ülepinge, faasikadu, vale faasijärjestuse ja nulltriibu olemasolu.
Rikke tuvastamisel katkestab relee koheselt väljundkontakti, kaitstes sellega ühendatud seadmeid.

Peamised omadused

• Ülepinge (HV) jälgimine:
  - reageerib seatud taseme ületamisele mis tahes faasis
  - seadistusvahemik: 230-300 VAC

• Alaspinge jälgimine (LV):
  - reageerib pinge langusele mis tahes faasis
  - seadistusvahemik: 140-210 V AC

• Reguleeritav reageerimisaeg (DT):
  - viivitatud reageerimine rikkeseisundile
  - vahemik: 0,1 s - 20 s

• Automaatne lähtestamine - tagasipöördumisaeg (RT):
  - sisselülitumise viivitus pärast pinge normaliseerimist
  - vahemik: 0,1 s - 20 s

• Faaside järjestuse ja faaside olemasolu jälgimine
  - kaitse vale faaside järjestuse eest
  - faasirikke tuvastamine

• Neutraalliini (N) olemasolu jälgimine
  - kaitse juhtme N kadumise eest võrgus
  - katkestamine, kui toitepinge langeb alla 88 V vahelduvvoolu.

• Hüsteerism 3%
  - piirab soovimatuid kiireid lülitusi pingekõikumiste ajal.

• Optiline signalisatsioon
  - oleku- ja veatüübi LED-indikaatorid

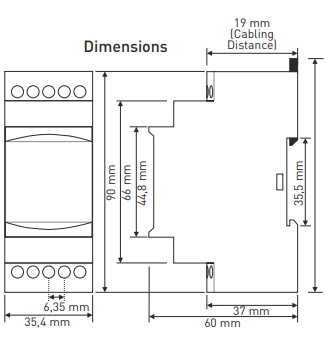

• Kompaktne konstruktsioon, DIN-riba paigaldamine

• Väljundkontakt:
  - NO + NC, kuivkontakt
  - 5 A koormus

Rakendus

Relee on mõeldud selliste seadmete kaitsmiseks nagu:

• kolmefaasilised mootorid

• kompressorid

• pumbad

• kliimaseadmed

• üldised tööstuslikud ja kodused koormused

Kaitseb:

• ülepinge

• alajõudu

• faasikatkestus

• vale faaside järjestus

• neutraalse juhi kadumise eest

OLULINE MÄRKUS

Relee EI reguleeri pinget!
Seda kasutatakse ainult koormuse katkestamiseks võrgu ohtlike tingimuste ajal, mitte pinge stabiliseerimiseks või kompenseerimiseks.
