3-faasiline võrgu parameetrite analüsaator

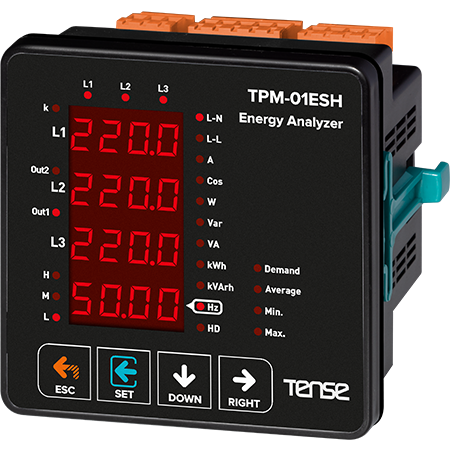

3-faasiline võrguanalüsaator / võrguanalüsaator / võrgu parameetrite mõõtja - multifunktsionaalne digitaalne paneelarvesti, voolu, pinge, sageduse ja koguvõimsuse näitaja, kahe relee väljundi ja digitaalse sisendiga, RS485 ModBus RTU - TPM-01ESH tootja TENSE (Türgi)

Multifunktsionaalne elektrivõrgu analüsaator on mõeldud kolmefaasiliste võrkude parameetrite täpseks mõõtmiseks

Võimsusanalüsaatorid on mõeldud elektriliste väärtuste mõõtmiseks ja jälgimiseks. Kommunikatsioonifunktsiooni abil saab energiamõõtmisi iseseisvalt jälgida ja aruandeid esitada

Peamised eelised:

• RS485 Modbus RTU (1200-38400bps).
• 3-faasiline pingetrafo ja 3-faasiline voolutrafo.

• Näitab pinge- ja vooluharmooniat kuni 31. harmoonikani

• Näitab aktiivvõimsust faasi kohta (P)

• Näitab reaktiivvõimsust faasi kohta (Q, induktiivne ja mahtuvuslik).

• Näitab näivvõimsusi faasis (S)

• Näitab iga faasi Cosφ ja võimsusteguri väärtusi

• Näitab iga faasi ja neutraalse faasi vahelise pinge (V) ja voolu (I) väärtusi, mõõtes sagedust.

• Näitab imporditud ja eksporditud aktiivenergia koguväärtusi (ΣkWh).

• Näitab induktiivse ja mahtuvusliku reaktiivenergia koguväärtusi (ΣkVArh).

• Näitab minimaalseid ja maksimaalseid väärtusi, maksimaalne vajadus

• 2 relee väljundit, 1 digitaalne sisend

• Sündmuste logid (kõrge/madal pinge/vool, pinge/voolu tasakaalustamatus, THD-I)

• Menüü on parooliga kaitstud.

Tavaliselt kasutatakse seda võrguanalüsaatorit koos voolu mõõtvate trafodega - 60/5 75/5 100/5 150/5 200/5 250/5 300/5 400/5 500/5 600/5 800/5 1000/5 1500/5 vms. Selliseid trafosid saate osta meie e-poest, Kui kavatsete ühendada analüsaatori ModBus'iga, saadame teile soovi korral registritabeli ModBus'i aadressidega.
